徐工DXA5252GPSD6型20方洒水车技术规格书-徐州工程机械集团有限公司
1、产品概述：
1.1整车布局

DXA5252GPSD6/XGH5252GPSD6绿化喷洒车，匹配东风商用DFH1250BX1国六底盘，上装由罐体总成、水路系统、电气系统、后操作平台等组成。整车布局图见图1。

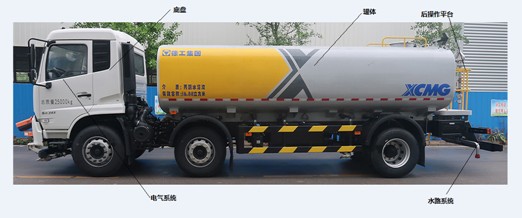

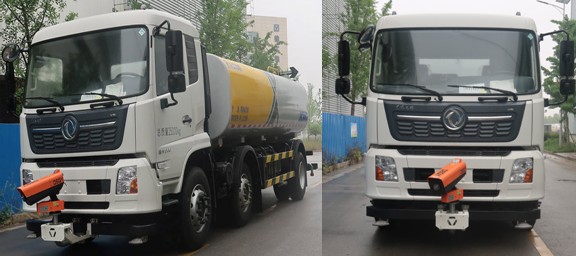

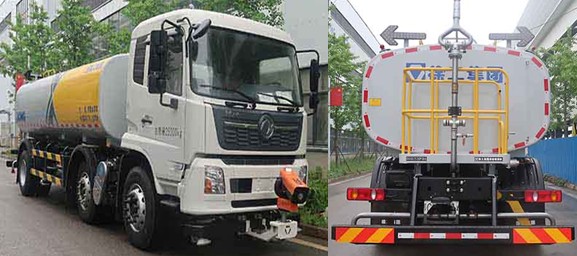

徐工牌DXA5252GPSD6型20方洒水车整体布局图

图1 整车布局图

1.2功能用途及特点
DXA5252GPSD6/XGH5252GPSD6绿化喷洒车，以“技术领先用不毁”为研发理念，整机功能丰富，运行可靠，作业效率高。该产品具有路面清洗、洒水、喷雾降尘降温、园林绿化浇灌、农药喷洒和应急消防等功能，作业模式见图2。可广泛应用于：
 城市道路、广场、机场、码头、桥梁等路面清洗作业；
 路面洒水降尘、保湿；
 煤场、工地、街道的喷雾降尘降温；
 园林绿化浇灌；
 农药喷洒；

 应急消防。

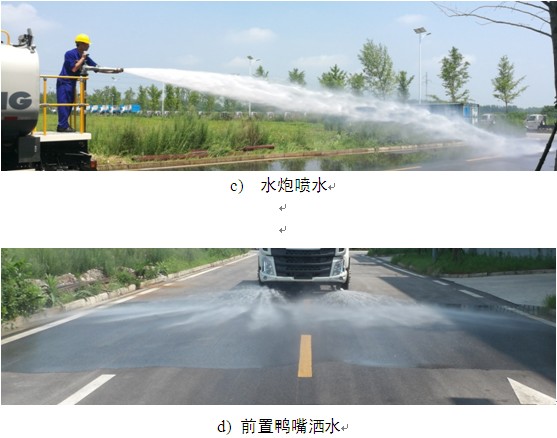

a) 冲洗作业b) 洒水砣洒水

c) 水炮喷水d) 前置鸭嘴洒水

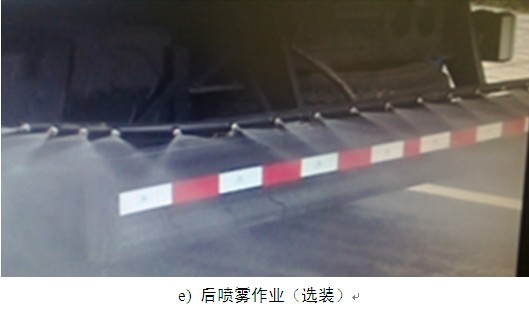

e) 后喷雾作业（选装）

图2 DXA5252GPSD5/XGH5252GPSD6绿化喷洒车作业模式

DXA5252GPSD6/XGH5252GPSD6绿化喷洒车具有以下特点：
 选用东风成熟国六底盘，尾气污染减少、驾驶性能优越、质量稳定可靠。
 驾驶室控制开关采用镭雕发光组合开关，集成于中控台上，不占用驾驶空间，驾驶舒适，操作简便。
 水泵和阀门采用国内知名品牌，性能稳定可靠，启闭自如。
 可选装多种喷水器，满足用户多样化使用需求。
2、主要技术参数及配置：

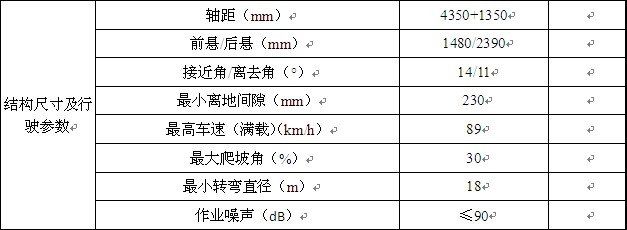

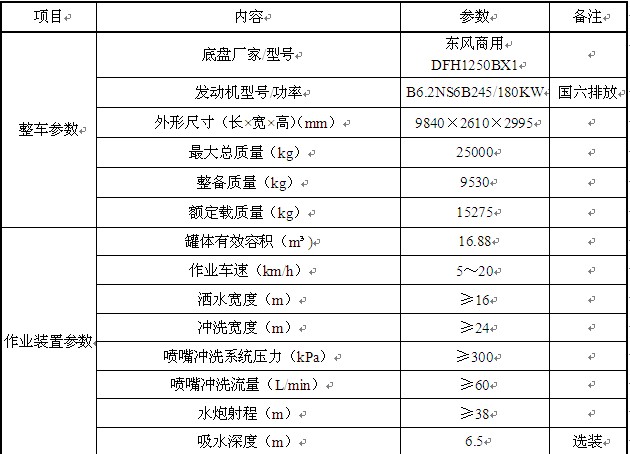

DXA5251GPSD6/XGH5251GPSD6绿化喷洒车标准配置下技术参数见表1。

DXA5251GPSD6/XGH5251GPSD6绿化喷洒车标准配置下技术参数

本车标准配置为：前部鸭嘴洒水，中部三弯对冲，尾部洒水砣洒水，后操作平台内安装洒水炮，尾部箭头指示灯。

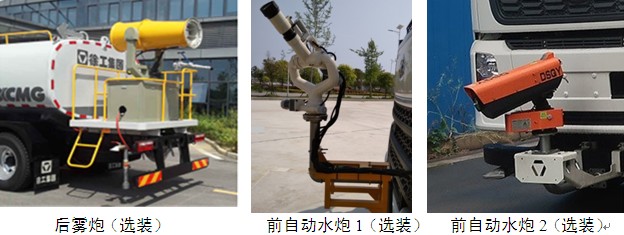

本车可选装以下配置：水泵自吸功能，前自动水炮，后雾炮，护栏清洗装置，顶部绿化浇灌，尾部上喷雾，尾部下喷雾，后部三弯对冲，水管卷盘，不带尾部箭头灯。选装件技术参数见表2、表3、表4、表5。

选装件技术参数

3技术特点
3.1性能可靠的国六底盘
本产品选用东风商用成熟的DFH1250BX1国六底盘，行驶性能优越，质量稳定可靠，污染排放适应各大城市环保准入要求。
3.2罐体总成
a) 罐体容积大

罐体容积达到16.88m3，单次作业时间长，大于同级产品10%。

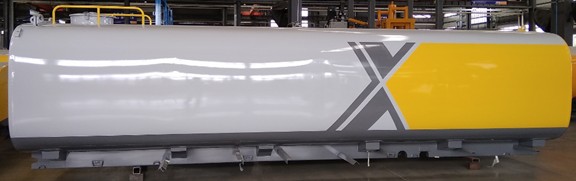

罐体总成

图3 罐体总成

b) 罐体选用优质碳钢，采用自动化罐体焊接生产线，经卷板抱罐焊接而成。罐体焊接质量可靠，使用寿命长。
c) 罐体内部设置防波板，减小液体波动对罐体冲击；人孔盖上开有透气孔，使罐内气压与外界平衡；罐内设有溢流管，既能保证水加满时自动溢流，给操作人员提示，又能使罐内与大气相通，避免罐内因出水而形成负压。
d) 罐体设置低水位报警系统，具有自动报警功能提醒操作人员，防止水泵因为缺水而损坏。
e) 罐体尾部端面上设有水位计，该水位计三面可视，无论从车体左侧、右侧或后侧均能观察水位。
3.3水路系统

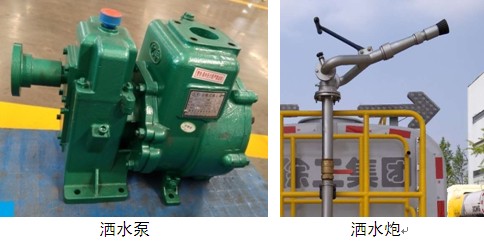

a) 洒水泵和水路阀门，选用国内成熟产品，质量稳定可靠。水路法兰连接处采用改进型密封型式，确保产品整个生命周期不渗漏。
b) 设有气动切断阀，通过电路控制气动切断阀，能在驾驶室内实现对喷水器的自动控制。
c) 喷水器种类丰富。本车标准配置为：前部鸭嘴喷洒，中部三弯对冲冲洗，后部洒水砣洒水；后平台内设有洒水炮，用于远程喷水作业，洒水炮的水量、水流形状、水平角度、俯仰角度均可调节。所有喷水器均选用国内知名品牌，拥有先进的铝合金铸造工艺，外形美观、质地细腻、可靠性好。
d) 有多种选装供用户选择。本车可选装：带水泵自吸功能，前自动水炮，后雾炮，护栏清洗装置，顶部绿化浇灌，尾部鸭嘴侧喷，尾部上喷雾，尾部下喷雾，后部三弯对冲，不带尾部箭头灯。

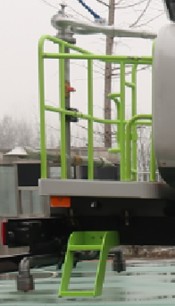

3.4改良型后工作平台

后平台护栏管采用滚花管，底座采用花纹钢板，均具有良好的防滑效果。平台整体采用圆角设计，减少尖角外形美观时尚。上下工作平台设有防滑阶梯，安全可靠。

后工作平台
