徐工牌东风多利卡D9洒水车_DXA5181GPSD6/XZJ5181GPSD6型绿化喷洒车技术规格书

  • 作者:程力洒水车  发布时间:2021-4-22 15:02:22  新闻浏览热度:
  •

    徐工牌东风多利卡洒水车图片

    徐工牌东风多利卡洒水车销售电话:

    159-7276-7978

    1、产品概述:
    1.1、整车布局
    DXA5181GPSD6/XZJ5181GPSD6绿化喷洒车,匹配东风股份EQ1185LJ9CDE国六底盘,上装由罐体总成、水路系统、电气系统、后操作平台等组成。整车布局图见图1。

    图1  整车布局图

    整车布局图

    1.2、功能用途及特点:

    DXA5181GPSD6/XZJ5181GPSD6绿化喷洒车,以“技术领先用不毁”为研发理念,整机功能丰富,运行可靠,作业效率高。该产品具有路面清洗、洒水、喷雾降尘降温、园林绿化浇灌、农药喷洒和应急消防等功能,作业模式见图2。

    本车型可广泛应用于:

    城市道路、广场、机场、码头、桥梁等路面清洗作业;路面洒水降尘、保湿;煤场、工地、街道的喷雾降尘降温;园林绿化浇灌;农药喷洒;应急消防。

    a) 冲洗作业

    冲洗作业

    b)  洒水砣洒水

    洒水砣洒水

    c)  水炮喷水

    水炮喷水

    d) 前置鸭嘴洒水

    前置鸭嘴洒水

    e) 后喷雾作业(选装)

    后喷雾作业(选装)

    图2 绿化喷洒车作业模式
    DXA5181GPSD6/XZJ5181GPSD6绿化喷洒车具有以下的特点:
    选用东风成熟国六底盘,尾气污染减少、驾驶性能优越、质量稳定可靠。
    驾驶室控制开关采用镭雕发光组合开关,集成于中控台上,不占用驾驶空间,驾驶舒适,操作简便。
    水泵和阀门采用国内知名品牌,性能稳定可靠,启闭自如。
    可选装多种喷水器,满足用户多样化使用需求。

    2、主要技术参数及配置:

    DXA5181GPSD6/XZJ5181GPSD6绿化喷洒车标准配置下技术参数见表1。
    表1 主要技术参数(标准配置)

    表1 主要技术参数(标准配置)

    表1 主要技术参数(标准配置)

    本车标准配置为:前部鸭嘴洒水,中部三弯对冲,尾部洒水砣洒水,后操作平台内安装洒水炮,尾部箭头指示灯。
    本车可选装以下配置:水泵自吸功能,前自动水炮,后雾炮,护栏清洗装置,顶部绿化浇灌,尾部上喷雾,尾部下喷雾,后部三弯对冲,水管卷盘,不带尾部箭头灯。选装件技术参数见表2、表3、表4、表5。

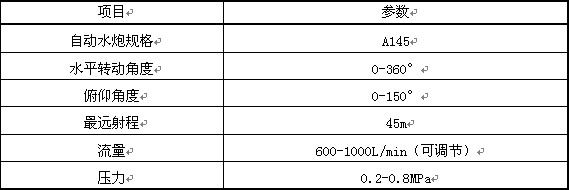

    表2 前自动水炮参数
    表2 前自动水炮参数

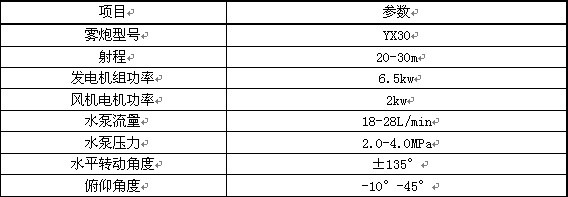

    表3 后雾炮参数
    表3 后雾炮参数

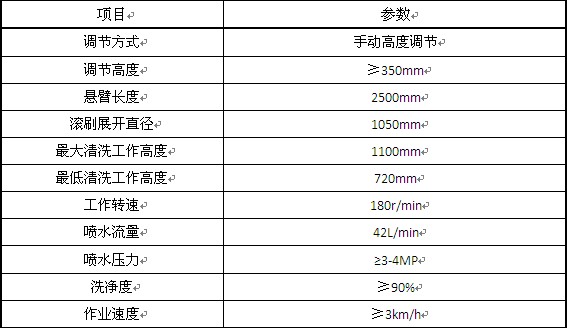

    表4  城市街道护栏清洗装置参数

    表4  城市街道护栏清洗装置参数

    表4  城市街道护栏清洗装置参数

    表5  高速公路护栏清洗装置参数
    表5  高速公路护栏清洗装置参数
    3、技术特点:
    3.1、性能可靠的国六底盘
    本产品选用东风股份成熟的EQ1185LJ9CDE国六底盘,行驶性能优越,质量稳定可靠,污染排放适应各大城市环保要求。
    3.2、罐体总成

    a)罐体容积大

    罐体图片

    罐体容积达到10.8m3,装水量多,单次作业时间长,大于同级产品10%。
    图3 罐体总成
    b)罐体选用优质碳钢,采用自动化罐体焊装生产线,经卷板抱罐焊接而成。罐体焊接质量可靠,使用寿命长。

    图4 自动化罐体焊装生产线

    图4 自动化罐体焊装生产线

    c)罐体内部设置防波板,减小液体波动对罐体冲击;人孔盖上开有透气孔,使罐内气压与外界平衡;罐内设有溢流管,既能保证水加满时自动溢流,给操作人员提示,又能使罐内与大气相通,避免罐内因出水而形成负压。
    d)罐体设置低水位报警系统,具有自动报警功能提醒操作人员,防止水泵因为缺水而损坏。
    e)罐体尾部端面上设有水位计,该水位计三面可视,无论从车体左侧、右侧或后侧均能观察水位。

    3.3、水路系统

    水路系统

    a)洒水泵和水路阀门,选用国内成熟产品,质量稳定可靠。水路法兰连接处采用改进型密封型式,确保产品整个生命周期不渗漏。
    图5 水路系统
    b)设有气动切断阀,通过电路控制气动切断阀,能在驾驶室内实现对喷水器的自动控制。
    c)喷水器种类丰富。本车标准配置为:前部鸭嘴喷水,中部三弯对冲冲洗,洒水砣洒水;后平台内设有洒水炮,用于远程喷水作业,洒水炮的水量、水流形状、水平角度、俯仰角度均可调节。所有喷水器均选用国内知名品牌,拥有先进的铝合金铸造工艺,外形美观、质地细腻、可靠性好。
    d)有多种选装供用户选择。本车可选装:带水泵自吸功能、前自动水炮、后雾炮喷雾、尾部上喷雾、尾部下喷雾、顶部花洒、尾部三弯对冲等,满足用户的多种需求。
    3.4、改良型后工作平台
    后平台护栏管采用滚花管,底座采用花纹钢板,均具有良好的防滑效果。平台整体采用圆角设计,减少尖角外形美观时尚。上下工作平台设有防滑阶梯,安全可靠。

    图6 后工作平台

    图6 后工作平台

    3.5、电气系统
    驾驶室控制开关采用镭雕发光组合开关,集成于中控台上,不占用驾驶空间,驾驶舒适,操作简便。气动切断阀采用国内知名品牌,稳定可靠,自动控制,可在行车过程中随时开启和关闭冲洗功能,启闭自如。

    图7 电气控制开关

    图7 电气控制开关

    3.6、专利
    本车型采用的自主专利技术见下表。
    本车型采用的自主专利技术
    4、产品清单:
    4.1、关键零部件清单:
    DXA5181GPSD6/XZJ5181GPSD6绿化喷洒车关键零部件见表6。

    表6关键零部件配置清单

    表6关键零部件配置清单

    4.2、易损件(备件)清单:

    DXA5181GPSD6/XZJ5181GPSD6绿化喷洒车易损件(备件)见表7。

    表7易损件(备件)清单

    表7易损件(备件)清单

    4.3、随机工具清单:

    表8随机工具清单

    表8随机工具清单

    5、附图

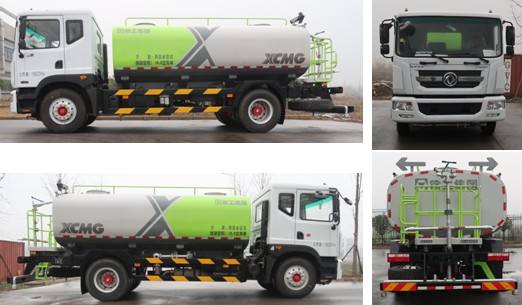

    5.1、公告批次及照片
    DXA5181GPSD6绿化喷洒车公告批次:317批次。
    XZJ5181GPSD6绿化喷洒车公告批次:318批次。
    公告批次及照片

    5.2、关键零部件照片:

    关键零部件照片

    关键零部件照片

    关键零部件照片

    关键零部件照片
