国六东风天锦高速护栏清洗车_CL5180GQXDF6型护栏清洗车

  • 作者:程力洒水车  发布时间:2021-9-8 11:17:11  新闻浏览热度:
  •

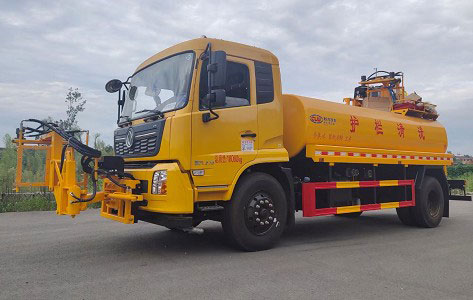

    国六东风天锦高速护栏清洗车图片
    护栏清洗车主要分为两大类,一类是的城市隔离护栏清洗车,另一类就是兼具洒水与护栏清洗的多功能水罐车。这里给您介绍的是东风天锦护栏清洗洒水车,其罐体可装12-14方水,前置的护栏清洗架可用于给高速公路两旁的隔离护栏进行定期清洗,其工作,作业安全,操作简单,一车两用,经济实用。
    高速护栏清洗的特点:高速护栏距离长,护栏高度矮,不能两边清洗,只能清洗一边。高速公路特殊性(单向行驶)单滚刷作业,清洗效率高、速度快。

    国六东风天锦高速护栏清洗车整车技术参数表:

    国六东风天锦高速护栏清洗车整车技术参数表

    国六东风天锦高速护栏清洗车底盘配置:
    排半驾驶室,驾驶室颜色为:羊脂白,发动机品牌为康明斯210马力,变速箱型:东风6档变速箱,底盘轴距可选(4500、4700)底盘轮胎:10.00R20轮胎,东风车桥,前桥4.5吨,后桥9吨,250车架,气囊座椅,底盘带原厂空调,电动窗,中控门锁,ABS防抱死,断气刹,排气制动,底盘带有安全带语音报警提示。
    国六东风天锦高速护栏清洗车上装参数:

    罐体实际容积约为12立方,罐体材质采用Q235B碳钢材质制作,前后封头约为5mm,防浪板约为4mm, 罐体防腐,上装标配为:前冲,后洒,侧喷,后置工作平台及高炮,采用洒水车大功率60-90专用水泵,可泵进泵出,配消防栓接口,配两根与罐体等长的吸水管。

    国六东风天锦高速护栏清洗车图片

    国六东风天锦高速护栏清洗车配置及功能介绍:
    (一)水罐部份配置及功能介绍
    1、水罐配置
    (1)罐体:该车主要用于公路两侧护栏清洗作业。专用装置为水泵和洗扫刷。采用武钢生产的4mm热扎板制作,两侧封头采用5mm武钢热扎板制作,内置防荡板两个,以避免在满载状态下因液态冲撞而造成刹车效果不佳、转向不灵等情况的发生。为了提高使用寿命,对罐体进行了磷化防腐处理,并喷涂防锈漆。
    (2)抽排系统:选用国产优质80QZB-60/90型水泵,保修期为一年。取力部分选用浙江嘉善SDQ26/31型取力器,阀门选用浙江乐清成利阀门厂生产的铝合金、铸铜和不锈钢球阀。管网采用天津钢管厂生产的优质镀锌管制作而成。
    2、性能、质量水平:
    (1)前冲洗:安装可360o调整的直流喷嘴两只,驾驭室控制开启。冲洗宽度可达到25m以上。可进行路面冲洗、洒水、园林绿化、灌木丛的浇灌,还可将喷嘴调至一定角度对高大树木进行冲洗、降尘。
    (2)后喷洒:装有我公司自行设计的扇形喷嘴,主要对路面进行保洁和压尘,洒水宽度可达20m以上(角度可自行调整)。该装置的优点为洒水呈雾状或半雾状,具有较好的压尘和增湿效果。
    (3)侧喷洒:主要进行雾状、半雾状喷洒,用于对绿化带进行喷淋、浇灌、除尘,特别对刚栽种的幼苗或处于开花期的花卉具有较好的喷淋效果。
    (4)高喷射:配备高射枪一支,根据需要可调360o旋转,并可调节成雾状和柱状,射程可达35m以上,主要用于园林绿化,花草的灌溉及高大树木的冲洗、降尘,也可用于护栏清洗和路面养护,紧急情况下可以用于消防。
    (5)配备有消防上水口和自吸水管二根,过滤器一只,不仅能从城市消防栓取水,还可以从野外、河流、湖泊、水井、塘堰水源中抽水(自吸深度6米),节约使用成本。

    (6)过滤装置:考虑到自来水中含有沙砾等杂物,在水罐进水口增装过滤器装置,避免了水泵的不必要损坏。

    国六东风天锦高速护栏清洗车图片

    (二)护栏清洗机配置、功能及使用说明
    高速护栏清洗机参数:
    1.动力系统:底盘取力
    2.液压系统
    系统压力:16Mpa
    系统流量:40L/ min
    包括液压油箱、过滤器、液压泵、液压马达、分配阀、油缸、油管、水冷等。
    3.清洗刷
    清洗刷数量:柱形刷2个
    清洗刷直径:650mm
    清洗刷长度:600mm-800mm
    清洗刷转速:300-600转/分钟
    清洗刷材质:超软聚乙烯数种多棱丝+粘布条
    清洗速度:2-20 公里/小时(根据污浊程度,可随意控制工作速度)
    4.清洗臂
    清洗臂旋转范围:180 度
    清洗臂长度:1000mm
    清洗臂上下升降范围:1.5m
    清洗臂最大折臂范围:120゜
    刷体倾斜度调整≥100°
    5.喷水系统
    水泵流量:0至42.3L/M。
    6.控制系统

    电、液控制,操作者在驾驶室内通过摇控器就可以方便地进行清洗。操作人员:1 人

    国六东风天锦高速护栏清洗车图片

    清洗车操作方法:
    正确操作清洗车,可以充分发挥清洗车的效能,减少清洗车零部件的磨损和防止事故发生。对优质、高效、低耗、安全生产有重大作用,使用清洗车必须熟悉操作机构及其功能。
    1、清洗车的使用说明
    清洗车由安装座、旋转臂、调整臂、动力箱、喷水管等构成。
    a. 展开
    清洗车进行护栏清洗作业前,将固定在动力箱的定位支架松开;按顺时针方向,摇动调整臂上的齿轮盒把手,将动力箱升高,使位于调整臂上的定位套从位于旋转臂上的定位柱脱离;打开旋转臂固定夹,使旋转臂与挂架脱离。将旋转臂,调整臂动力箱依次展开;用锁扣将旋转臂,调整臂固定,用工作回位拉杆将动力箱与调整臂固定,最后用工作大拉簧将清洗机与挂架固定好;根据护栏高度,使位于动力箱下方的清刷辊工作时与护栏高度一致。
    b. 收回
    护栏清洗结束后,取下工作大拉簧及工作回位杆,将锁扣松开;把动力箱,调整臂,旋转臂依次折叠,先将旋转臂上的固定夹与挂架侧承相固定,摇动齿轮盒手柄,将调整臂上的定位套落在旋转臂定位柱上,最后用定位支架将动力箱固定。
    c. 喷水
    供水系统由水箱、高压水泵、高压水管、电磁阀门、喷嘴构成。水泵将水由水箱中出并压入高压水管。打开电磁阀开关,高压水进入喷水管并由动力箱下的三个喷嘴喷出,形成扇面雾状水流冲洗高速护栏及清刷辊。
    d. 清刷辊

    打开电动机开关,启动动力箱内的电动机,经减速机带动清刷辊高速旋转。独特的刷毛设计,将护栏清洗如新。减速机的使用应避免过大的冲击载荷,并保证转动平稳,无卡滞、无松动、无漏油等现象。

    国六东风天锦高速护栏清洗车图片

    2.动力站部分使用说明
    动力站包括:风冷柴油发动机、发电机及高压水泵等(请参阅下附图)。
    A.风冷柴油发动机的使用
    (1)风冷柴油发动机燃油选择及使用。
    根据周围环境温度的变化,选用最合适的轻柴油,如果燃油中掺入水或脏物,会导致柴油机运转不正常;
    向柴油机加注柴油前,必须确认燃油种类及牌号,并在加油前先关闭柴油机,若燃油外溢,则要擦净外溢燃油后再启动柴油机。环境温度在5℃以上时选用0#轻质柴油,温度在5℃以下时选用-10#轻质柴油。
    (2)风冷柴油发动机的机油选择
    选择合适的机油非常重要。如果使用的机油牌号不适合机器,会引起活塞环的粘合,烧坏活塞环,使缸套快速磨损,降低柴油机的使用寿命,所以必须使用CC级以上柴油机专用机油。
    风冷柴油发动机的机油选择
    检查机油位,如有必要,补给机油。用机油尺测量机油是否位于上、下限位之间,机油不得低于下限位或超过上限位。
    (3)及时更换空滤器滤芯。
    如果柴油机输出功率不足,排气烟色恶化,须更换滤芯。旋下碟型螺母,拆下空滤盖,取下滤芯。更换滤芯后,重新装上空滤盖,并拧紧碟型螺母。

    (4) 启动柴油机可用手拉启动或电启动。

    国六东风天锦高速护栏清洗车图片

    手拉启动柴油机应按以下程序:
    1、打开燃油开关,将调速操纵手柄扳到“START”启动位置;
    2、握住反冲启动手柄,直至感到压力,再把手慢慢放回原处;
    3、用手将减压手柄扳到无压缩位置,柴油机启动后减压手柄会自动复位;
    4、用两手握住反冲启动手柄,轻轻拉至手感到已钩住启动轮时,再迅速用力拉绳启动;
    5、天气寒冷时,如柴油机不易启动,在启动前拆下汽缸盖罩上的加油螺塞,向内加入2ml的机油。
    电启动的操作程序:
    1、打开燃油开关,将调整手柄扳到“START”启动位置;
    2、将电启动开关按顺时针方向转到“启动”位置,柴油机发动后,手立即离开启动开关;
    3、如柴油机在电机运转10秒后仍无法启动,请等15秒后再次启动。长时间运转起电机会导致消耗电池电力还可能烧坏电机。
    (5) 柴油机运转时:
    1、应先进行五分钟暖机运行,如果柴油机还不热,可将调速器手柄扳到预定转速位置,柴油机出现异常现象时,务必关机。
    2、关闭柴油机时,将调速操纵手柄扳到低速位置,使柴油机无负载运行5分钟,将调速操纵手柄扳到“停机”位置,切勿使用减压手柄关机,将燃油开关回位“S”(关)位置,慢慢按动反冲启动手柄,直到感到压力为止。至于电启动柴油机,直接将电启动开关扳到“关”位置。
    B.发电机的使用
    (1)发电机的开机:启动原动机,当转速接近额定值时,发电机即能自励建立电压。调节原动机转速,使转速略高于额定转速,以补偿满负载时的转速下降,使电压表的指示值达到400V。再将用电端开关合上,即可正常供电。
    (2)发电机的停机:各用电端卸下负载,并切断用电端开关,将原动机停车。
    C.水泵的使用
    (1)水泵使用前(冬季使用前,应先打开防冻液开关),应先将机油加入水泵,并转动水泵,使其缓慢运转。再将水泵进水口前的管道空气排空,避免水泵在无水状态下工作。
    (2)开机前(冬季应关闭防冻液开关),用调压手轮将调压阀松开,开机后,再将水泵工作压力逐步升高至额定压力。

    (3)检查水泵机油,如发现机油内进水或机油发生变质,应及时更换机油。根据水质的好坏,注意检查水泵滤芯,如发现水泵压力不足或出水困难,应更换滤芯。

    国六东风天锦高速护栏清洗车图片

    使用:
    ①工作前检查副发机油,油箱使用柴油。
    ②检查液压油箱阀门是否打开。
    ③拉幅机油门,钥匙点火。
    ④打开电磁水泵进水开关,若出水不正常可以先响五分钟左右,若还是不正常,关掉电源,把水泵旁边金属管道的螺丝下掉,再打开电源,让水自动排放直到水流正常,再关掉电源,把螺丝归位即可。
    ⑤使用过程中副机油门不能开太大。
    ⑥驾驶室控制开关,可自行调整刷子角度,打开电磁水泵。
    ⑦清洗过程中注意安全,低速行驶。
    保养:
    ①副机机油首次20时内更换,第二次3个月左右更换后续根据车辆使用情况更换,建议更换勤勉。
    ②液压油首次三个月更换,第二次六至八个月。
    ③在天气寒冷的情况下使用电磁水泵后,需要把水排尽。

    ④-20℃以下,需更换32号的液压油⑤、每个月检查副机螺丝和皮带轮螺丝,看是否有松动。

    注意:
    ①在使用洒水泵时,需要把电磁水泵的开关关掉,用电磁泵的时候则需要打开,不然清洗刷喷头会受压力影响而喷水。
    ②电磁水泵不能在缺水情况下使用,用油路时电磁水泵必须正常出水,否则会对液压系统和水泵造成伤害。
