洒水车百度百科

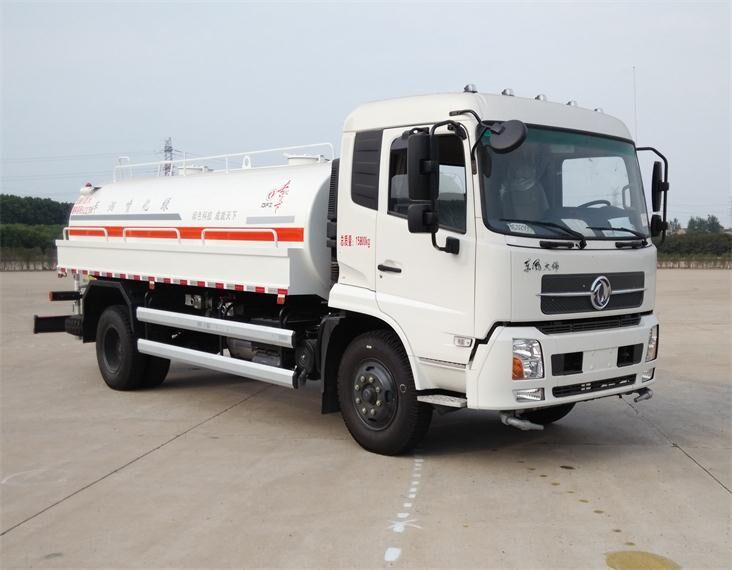

洒水车图片

洒水车又称为喷洒车、多功能洒水车、园林绿化洒水车、水罐车、运水车。洒水车适合于各种路面冲洗,树木、绿化带、草坪绿化,道路、厂矿企业施工建设,高空建筑冲洗。具有洒水、压尘、高、低位喷洒,农药喷洒、护栏冲洗等功能,还具有运水、排水,应急消防等功能。
                               中文名:洒水车                          外文名:sprinkler                          别名:喷洒车、多功能洒水车

一、简介编辑
喷洒车,又称为多功能绿化洒水车。用于城市道路、大型厂区、部队、园林等单位清洁路面、卫生、防尘、浇水、喷洒农药等,以达到美化环境的作用。同时可以用于临时应急消防洒水,每辆洒水车都配备消防专用接口。由发动机带动变速箱,变速箱上安装的取力器带动洒水泵,洒水泵产生主要动力,将罐体内部的液体通过管网喷洒出去。自吸高度:≤7m,洒水宽度:≥20m,最大射程:≥28m;可调节成柱状,射程≥28m;也可调节成雾状,射程≥5m。前喷后洒,前装有鸭形喷嘴或圆头冲嘴,后面装有圆柱开洒水喷嘴或莲蓬头喷嘴,后部有一工作平台,装配有高压水炮。后部还可装8个喷嘴(选装)喷水器一般用于冲洗街道。

二、基本分类:
按类型分:1.喷洒式 2.冲洗式 3.喷洒-冲洗式。
按用途分:绿化洒水车、多功能洒水车、随车吊洒水车,运水车洒水车,消防洒水车。
按容量分:3-8立方洒水车、10-12立方洒水车、13-15立方洒水车、18-20立方洒水车、20立方以上洒水车。
按排放标准分:国五、国四、国三、国二。
按底盘厂家分:江南洒水车,程力洒水车、南骏洒水车、东风洒水车,解放洒水车,福田洒水车,江淮洒水车,华菱洒水车,陕汽洒水车,重汽洒水车,北奔洒水车等等。
按照品牌分类:东风洒水车、解放洒水车,欧曼洒水车。
按照外形分类:单桥洒水车、双桥洒水车、平头洒水车、尖头洒水车。
按照品种分类:小霸王洒水车、多利卡洒水车、三平柴洒水车、145洒水车、153洒水车、1208洒水车,天龙洒水车。

三、构造说明
东风洒水车的基本组成:防锈罐体,取力器,传动轴,专用自吸式洒水泵,管网,喷洒出口,工作平台,二类底盘。洒水车可选装配置:GPS,万向喷头,电磁阀门,气动阀门,可视操作系统,外接动力,药盘。
底盘:专用车底盘一般采用南骏、东风、解放、福田欧曼等二类底盘。使用广泛的有“南骏瑞捷洒水车”、“东风小霸王洒水车、东风多利卡洒水车、东风140洒水车(长头)、东风145洒水车(平头)、东风153洒水车(平头)、东风天锦洒水车、东风天龙后双桥洒水车、东风天龙前四后八大型运水车。
罐体制作:采用自动流水线罐体生产工艺分为:下料、拼板自动焊、封头旋压成型、罐体一次滚压成型等国内先进生产工艺。罐体材料多采用优质碳钢板生产。特殊用途的情况下也可以根据客户的需要采用304不锈钢。罐体容积为“4立方、5立方、6立方、8立方、10立方、13立方、15立方”等。
管道系统:由管道、四位三通球阀、直通球阀、过滤网、出水口(前冲后洒、侧喷;高位侧花洒;后工作平台,带绿化洒水高炮)组成。
操作系统:主要由发动机带动变速箱,变速箱上安装的取力器带动洒水泵,洒水泵产生动力,将罐体内部的液体通过管网喷洒出去。工作范围:自吸高度:≥7m,洒水宽度:≥14m,最大射程:≥28m;可调节成柱状,射程≥28m;也可调节成雾状,射程≥5m。
洒水泵:配备洒水车、绿化喷洒车大功率专用洒水泵(威龙泵),带消防接头,带自流阀,带自吸功能。
可选装配置:可加装洒药盘、药泵、罐内防腐防锈、多方位进出水接头、电磁阀、气动阀等先进设施,以满足不同用户需求。
驾驶室:洒水车驾驶室分为:尖头驾驶室,或者平头驾驶室,又称长头驾驶室,短头驾驶室。
取力器:一般洒水车采用东风,解放系列取力器,气动操作,操作开关向后拉,取力齿进入啮位置,通过传动轴带动水泵工作,开关向前回位,水泵即停止工作。取力器就是在洒水车变速箱的箱体一侧安装的设备,一般的汽车变速箱都有安装端口,安装上的取力器可以通过变速箱的常啮齿轮的转动把动力传递出来,再通过传动部件和控制器把动力传递给缴拌车的滚筒和加压泵。
洒水车喷水器功能说明:
洒水车前装有鸭形喷嘴或圆头冲嘴,后面装有圆柱开洒水喷嘴或莲蓬头喷嘴,后部有一工作平台,装配有水炮。后部还可装8个喷嘴(选装)。
喷水器一般用于冲洗街道,起除尘和降温作用,其喷水器可以用调节喷嘴螺纹的方法改变喷水器的喷洒方向和角度,高射水炮可以用于城乡园林绿化及应急消防。莲蓬嘴可以浇落路中间喷水器冲起的灰尘,起到清洁空气的作用。

四、洒水车功能说明编辑:
洒水车吸水作业:
(1)洒水车尽量接近作业点,驻车。
(2)打开走台箱边门,取出吸水胶管,使之向后摆动,无弯折现象。
(3)将吸水胶管尽可能深的抽入水中,保证管端在作业过程中始终距液面300mm以下。
(4)将四通阀手柄推至与地面垂直。
(5)将变速器挂入空挡,然后起动发动机,分离离合器,将取力器开关向后拉即挂档取力,泵开始运转。
(6)操作员可通过后封头上部的观察镜,当液面达到观察镜中部时,应通知驾驶员,同事应迅速将吸水胶管拉离水面或关闭四通阀。
(7)收起胶管后,将其放回走台箱,关好边门。
(8)将洒水车驶离抽水地点

洒水车喷洒作业:
(1)将四通阀门后柄拉至与地面平行,打开想要喷洒的球阀(前冲、后洒、侧喷、花洒),然后起动发动机,将变速器挂入挡位,将取力器开关向后拉即挂档取力,然后分离离合器,泵开始运转,开始洒水
(2)罐体内的水洒完后,驾驶应及时将取力器操纵柄向前推即脱档,洒水泵停止运转。

五、操作指南编辑:
洒水车吸水方法:
1.将车开到预定位置,使水罐口对准自来水管口打开罐口盖、自来水即可加水。
2.当在野外自采水的情况下,水能通过水泵给罐内供水。其操作程序是:在四位三通阀A处接一个胶管通入地面水源使三通球阀A和C口相通,关闭球阀7、8、 9、10,打开4,踏下离合,打开取力器开关,慢慢松开离合(千万不可过快,否则将会损坏取力器或变速箱),使水泵开始工作,即可向罐内加水,停止工作后开关回位。
洒水车洒水方法:
接通三通四位阀的c和b,关闭阀4,根据需要打开7、8、9、10,其中7为前冲开关,用于冲洗路面,8为洒水炮开关(可应急消防,可远距离浇灌花木)。9为侧喷开关,可浇灌路边花台花木。10为后洒开关,用于路面洒水。待水罐内盛水洒完后,分割离合器,脱开取力器。
洒水车浇灌花木、应急消防方法:
接通三通四位球阀的B和C相通,4、7、8、9、10关闭,在5口接一水龙带,水龙带的另一端接一水枪,利用水的重力,可自流浇灌花木。也可挂上取力器加压应急消防或远距离浇灌花木。

六、洒水车注意事项编辑:
当洒水车利用河沟、池塘作为水源时,注意吸水管端部全部没入水中。为避免吸入石块或较多的泥沙、漂杂物,吸水管端部一般设有过滤装置,吸水时严禁将过滤装置拆下。如果水源较浅,需要事先将吸水处挖深一些,以保证不含有杂物及不进空气。不同洒水车的水泵对水源的要求是有区别的,清水泵要求水中不能有杂质,浊水泵则要求水中不能有石块和过多的泥沙。
离心式水泵每次吸水前,必须向水泵内加入一定量的引水,加完后必须关闭加水口。自吸式水泵第一次使用时,需要加引水,以后则不必再加引水。
吸水时进水管系统必须保持一定的真空度,才能将水吸入箱内。进水管系统务必要密封可靠,软管不能破损,硬管不能有裂纹,否则将产生漏气现象,也就造成吸不上水的情况。
洒水车无论是在吸水前,还是在洒水前,取力装置挂档都必须在停车时进行。
冬季来临前,应将水泵和水管内的水放空,以防冻裂。中国北方一般严冬不再施工,故在施工结束后,就立即将水泵及水管内的水排空,以防后患。
洒水车前喷头位置较低,靠近地面,喷洒压力较大,可用于冲洗路面;后喷头位置较高(洒水车后喷头一般左右各安装一个),洒水面较宽,可用于公路施工洒水,使用后喷头时,应将前喷管关闭;使用可调喷头洒水时,洒水宽度可根据需要调整。洒水宽度越宽,中间重叠量越少,洒水密度越均匀。
在使用过程中要定期润滑传动总成各润滑点,经常紧固联结点,以保证正常使用。
洒水车贮水箱设有排污管,该管的进口为水箱的最低点。经过一段时间的使用,应定期打开排污管开关,将罐内积存的杂物排除,直到水变清为止。

七、洒水车工作原理编辑:
洒水车是利用本车发动机动力通过取力器驱动车载洒水泵,从进水口向本车加水或者将罐体中的水通过管道输送到各个喷头,从而实现各种功能。
洒水泵工作前,泵内的液体存量必须高于泵轴,因此泵进口处必须接一个向上弯的弯管再接一个水平管和快速接头,快速接头中心线必须高于泵轴中心线300毫米;进口管路系统必须保证不漏气;吸水管的吸入头必须浸没于水下,以免空气吸入水管;出口管道与泵出口连接时必须保证直管长度≥200毫米后再接弯管。
洒水泵采用外混式自吸结构,泵内应存有适量的液体。泵启动后,叶轮旋转,叶轮进口处形成负压,吸入管路中的气体与泵内液体混合,通过压出室进入气液分离室。由于气液的比重差,气体从液体中分离出来,从出口管中排出,液体在气液分离室中下沉,经多次循环,直到吸入管内的气体排净而充满液体,完成自吸过程,泵开始正常输液。
洒水泵可起到吸水和加压排水功能,自吸泵可将池塘的水直接吸入罐体内,也可直接从城市街道的消防栓上连接注水,吸入罐体内进行洒水作业。

八、洒水车维护保养编辑:
(1)汽车底盘和配套泵的维护保养按相应的使用说明书进行。
(2)车辆使用前应按汽车使用说明书的要求进行磨合。
(3)长途转场托运时,车辆前后左右应有固定防滑装置,且四周留有200mm以上空隙,若自行转场时一般应将前喷嘴和后洒水器卸下以防松动丢失。
(4)经常检查各出液孔、口有无堵塞现象,发现杂物堵塞时应及时清理干净。
(5)每班作业完毕,应清洗油污、管路卷放整齐,清理现场,关门落锁。
(6)车辆长期不用或冬天存放,应放尽罐体、泵内及管路内余水,存放时应停放在车棚内,擦试干净,以避免暴晒雨淋。
洒水车底盘的清洁:离地面最近的底盘肯定是被泥沙弄得一塌糊涂。所以在进行其他部件清洁之前,我们先要对10吨洒水车的底盘进行一个全面的清洁。经过泥泞道路后,10吨洒水车的前后轮毂板上均会沾满黄色的泥浆和小的沙石。在清洁时需用高压水枪放到轮毂板下方,高压水枪的喷水方向朝轮毂板方向,这样才能有效清除附着在轮毂板上的.
洒水车漆面的清洁:完成了底盘的清洁,我们即可对10吨洒水车车身进行清洗。首先,用自来水由上到下地冲洗车漆表面,目的是冲走车身上较大体积的沙石。使用毛巾由车顶到车底轻轻地拭擦。请注意,越靠近底盘的漆面越要小心拭擦,以免爱车车漆被细沙刮伤。

九、洒水车安全技术要求编辑:
洒水车每次揭开进料口盖之前,应先打开卸压阀,排出罐内余气,以免发生伤人事故。经常注意洒水车压力表是否工作正常,严防压力表失灵而超压发生罐体爆炸。经常查看安全阀,保证在0.196MPa时开始排气,不得使罐内压力超过0.196MPa。经常查看洒水车转速表工作是否正常,以免超转而损坏空压机及取力箱。并经常清洗转速表探头(此探头在空压机飞轮处)。经常倾听洒水车取力箱及空压机转动声音。若有异常响声,应立即停机排除故障。

十、洒水车故障编辑:
故障排除
水抽不上来原因有以下几点:1、管路密封不严2、滤水器入水太深3、水泵抽真空不好4、引水不足。解决措施:1、检查胶垫,调整密封垫 厚度,拧紧接头螺丝2、深置滤水器3、按水泵说明书进行故障排除4、加足引水。
洒水宽度不足原因有以下几点:1、水泵转速达不到额定值2、喷洒角度不对3、管路有堵塞或泄露现象。解决措施:1、加足油门,提高发动机转速至水泵转速的额定值2、调整喷洒角度3、排除堵塞或泄露现象。
水泵噪音或振动原有有以下几点:1、轴承间隙过大2、齿轮间隙过大3、齿轮箱缺油。解决措施:参照泵说明书排除。
球阀操纵失灵原因有以下几点:1、气缸故障2、阀芯损坏。解决措施:1、检查电、气路有否松动2、更换球阀。
一、洒水泵不能自吸的原因及解决方法:
原因如下:1、泵体内未加储液或储液不足 2、吸入管路漏气 3、转速太低 4、吸程太高或吸入管路被堵塞 5、机械密封泄露量过大
排除方法: 1、加足储液 2、检查并消除漏气现象 3、调整转速 4、降低吸程或缩短吸入管路 5、修理或更换
二、泵轴功率消耗太大
原因如下: 1、流量过大 2、转速太高 3、泵轴歪曲或叶轮卡碰 4、泵内流道堵塞或被卡住
排除方法:1、减少流量 2、适当降低 3、校正或更换 4、消除堵塞物
三、泵噪声振动较大
原因如下:1、底脚不稳 2、气蚀现象 3、轴承磨损严重 4、泵内流道堵塞或被卡住 5、泵或进口管道内有杂物 6、泵或动力机两者主轴不同轴
排除方法:1、加固 2、调整工况 3、更换新轴承 4、校正或更换 5、清除杂物 6、调整同轴度

十一、洒水车常见故障:
一、电机部分
1、接通电源后无反应。多数是电源插头、电源引出线和电机绕组短路所致。
2、难启动或不能启动,且伴有“嗡嗡”的声音。检修时可用小竹片按运转方向快速拨动风叶,若电机迅速运转起来,说明是启动电容或启动绕组损坏,应更换相同容量的电容或修理启动绕组;若电机发卡,多是电机和泵头的机械故障,如轴承损坏、叶轮卡死等。
3、电机能运转,但转速慢,且机壳过热、有烧焦臭味。多数是电机绕组短路所致,应拆开电机,视损坏情况分别采用焊接、跳线、隔离、重绕等措施修复。
4、运转时噪声大、振动大。多数是轴承损坏或轴承与机壳的配合不当,需拆开电机检查,若是轴承损坏应更换;若轴承跑外圆,可对泵壳的配合面采用錾花处理;若轴承跑内圆,可对电机轴的磨损部位采用錾花处理,磨损严重的,采用先堆焊后车削的方法修复。
二、洒水车泵头部分
1、电机正常运转但出水量少或根本不出水。这种情况应首先检查洒水车水泵的密封,检查时应先拔下电源插头,用手堵住吸水口,把水泵灌满水,用嘴衔住出口使劲往里吹气,观察泵头是否漏水,漏水之处也就是密封损坏之处。常见的故障部位有吸水口垫、出水口垫、叶轮盖垫,维修时应更换。若无满水现象,多是叶轮损坏、吸水室和出水室之间的挡水内隔蚀穿、泵头挡水隔磨平、叶轮和泵壳的间隙增大等,应更换叶轮和泵壳。更换趺轮时应注意彻底清除泵内残余的铜叶片,以免再次损坏新叶轮。

2、机壳带电。多数是水封损坏,水通过电机轴渗入电机内使电机绝缘性能恶化所致,可采用更换水封、烘干电机等方法修复。需要注意的是,因为水泵长期与水接触和露天工作,极易受潮而造成绝缘性能恶化,为了保证人身安全,电动洒水车自吸泵应可靠接地。


十二、洒水车介绍编辑:
通常一辆洒水车由以下几部分组成:专用车底盘、罐体、管道系统、操作系统。以下是这四个部分的简要说明。
一、专用车底盘:一般采用东风、解放、江淮等二类底盘。使用广泛的有“东风、小霸王洒水车、东风多利卡洒水车、东风三平柴洒水车、东风140型洒水车(长头)、东风145型洒水车(平头)、东风153 型洒水车(平头)、东风1208型洒水车(后双桥)。
二、罐体制作:程力公司采用自动流水线罐体生产工艺分为:下料、拼板自动焊,封头旋压成型,罐体一次滚压成型等国内先进生产工艺.罐体材料多采用优质碳钢板生产。特殊用途的情况下也可以根据客户的需要 采用进口韩国304不锈钢。罐体容积为“4立方、5立方、6立方、8立方、10立方、13立方、15立方”。
三、管道系统:由管道、阀门、过滤装置、出水口(前冲后洒、侧喷;高位侧花洒;后工作平台,带绿化洒水高炮)。
四、操作系统:主要由发动机带动变速箱,变速箱上安装的取力器带动洒水泵,洒水泵产生动力,将罐体内部的液体通过管网喷洒出去。工作范围:自吸高度:≤7m,洒水宽度:≥14m,最大射程:≥28m;可调节成柱状,射程≥28m;也可调节成雾状,射程≥15m。
五、选装配置:可加装洒药盘、药泵、罐内防腐防锈、多方位进出水接头、电磁阀、气动阀等先进设施,以满足不同用户需求。

十三、洒水车购买流程编辑:
第一步:通过电话联系或实地考察洽谈车型,根据需方要求确定发动机马力、上牌吨位、轮胎规格、车辆装载容积、厢体(罐体)制作要求、材质厚度以及配置选装(是否带空调、方向助力、等)、确定车辆价格、订车数量、交车地点、交车时间等。
第二步:根据需方要求签订购销合同;经双方确认盖章、签字后,需方预付合同定金。
情况 A:需方来厂实地考察后签订车辆购销合同,通过银行电汇、现金转帐等方式支付购车定金。
情况 B:需方通过电话联系,确定购置车型、容积、价格后,供方按需方的要求写好车辆购销合同,传真发给需方,需方经审核无异议后,签字盖章后再将合同回传给供方,在供需双方各持一份合同后,需方通过银行电汇、现金转帐等方式支付购车定金。
第三步:厂方(简称供方)按合同规定车辆型号提取底盘、安排生产。
第四步:车辆交付验收,支付车辆余款。
情况 A:需方按预定交车时间来厂对车辆进行验收,检验合格支付车辆余款。
情况 B:在预定交车时间内,由供方提供司机,需方支付运费,将车送往需方指定地区对车辆进行验收,检验合格支付车辆余款。
第五步:需方需在送车单上签字盖章,确认收到车辆完好无损、手续齐全(仅限于代送车辆)。

十四、洒水车免征税编辑:
洒水车免征是免征税的一种。特别针对洒水车来说,是指部分洒水车被国家税务总局列为免交购置附加税目录的概念,被列为免征公告目录的洒水车购买时可不需要交纳车辆购置附加税。

十五、随车配备编辑
(1)工具
双头扳手,规格:13X15,数量:1件
小活动扳手总成,规格:200X24 ,数量:1件
锂鱼钳总成, 规格:8“,数量:1件
双头起子总成,数量:1件
警告标志牌,数量:1件
车轮螺母扳手,数量:1件
摇杆,数量:1件
液压千斤顶,数量:1件
专用工具袋总成,数量:1件
(2)随车技术文件
1.载货汽车说明书一册
2.汽车底盘合格证一份
3.洒水车说明书一份
4.洒水车出厂合格证一份
5.载货汽车保修手册一份
6.服务站目录一份
