庆铃五十铃消防车采购技术要求-消防车招标

  • 作者:程力洒水车  发布时间:2020-10-14 16:23:07  新闻浏览热度:
  •

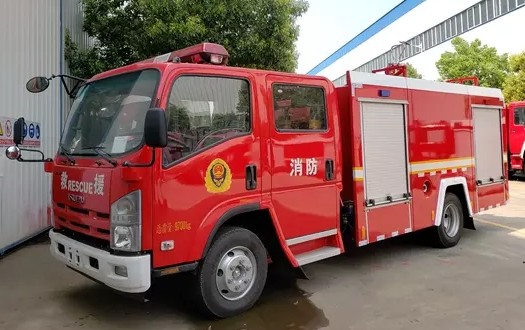

    庆铃五十铃消防车图片

    庆铃五十铃消防车厂家直销电话:

    159-7276-7978

    1. 前言
    本要求是指单位或者工厂采购消防车所提出的技术要求,是基于国标GB7956基础制定的。其它未在本文中详细列举的参数、性能等,仍必须满足国标GB7956之要求。
    如成品车辆有和国标不符之事项,供应商仍应无偿进行改善。
    2. 主要性能参数:
    2.1 本次采购需求车型为水-泡沫联用消防车一辆
    2.2 底盘:五十铃 QL1100A8KAY 或更优
    2.3 灭火剂容量:≥水2.5T+泡沫1T
    2.4 发动机:直列四缸,水冷,电控双级, 高压共轨式,增压,中冷,电控柴油机
    2.5 最大功率: ≥141kW/ 2600r/min
    2.6 最大扭矩: ≥513N.m/1600rpm
    2.7 排放标准:国V排放标准
    2.8 驱动形式:4×2
    3. 外观
    3.1 驾驶室、器材箱、泵房为大红色漆面(卷帘门除外)
    3.2 前保险杠、前后翼子板为白色漆面
    3.3 驾驶室顶端设红色长排警灯,配置100W报警控制系统
    3.4 车顶两侧装有 LED 侧照明灯及频闪灯
    3.5 车辆驾驶室门两侧印公司 LOGO,LOGO下方印“消防”二字,具体以中标后提供尺寸、色号、喷涂位置、喷涂方案为准。
    4. 驾驶室
    4.1 结构:改装双排座
    4.2 座位设置:6座,前排3座+后排3座或前排2座+后排4座(以公司方确认为准)
    4.3 前排座位后方设空气呼吸器托架
    4.4 后排座椅为印有产品厂家名称的橡胶专用靠背及固定夹具
    4.5 具有暖风/通风和空调系统
    4.6 具备倒车雷达和车尾倒车摄像头
    4.7 具备车载一体行车记录仪

    4.8 驾驶室内前排中间设置各种开关,控制 100W 警报器、警灯开关、喊话器等。

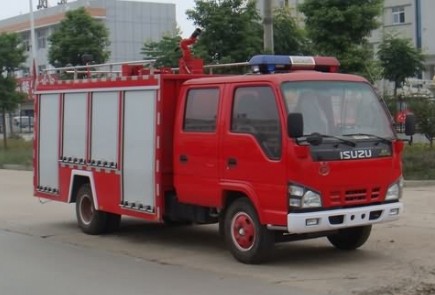

    庆铃五十铃消防车图片

    5. 水泵及管路系统
    水泵:必须符合GB6245《消防泵》之要求
    5.1 压力/流量:≥1.0MPa/30L/s
    5.2 品牌:上海雄真消防设备有限公司或更优
    5.3 型式:活塞真空泵
    5.4 最大真空度: ≥85 kPa
    5.5 吸深: 7 m
    5.6 引水时间: ≤35s
    5.7 泡沫比例混合器型号: PH48
    管路系统:
    5.8 进水口:泵房后部设有1个Φ100mm吸水口。1个带Φ100mm手动蝶阀的进水口,用于与水罐相接。
    5.9 注水口:泵房一侧设1个Φ80mm、另一侧设1个Φ65mm的罐注水口。罐体后部1个带DN65手动球阀的泵向罐内注水口。
    5.10 出水口:泵房两侧各设1个带球阀的Φ80mm的出水口、一个1个带球阀的Φ65mm的出水口,罐后设置1个DN80炮管路。
    5.11 放余水管路:为保护水泵及各球阀,在管路中加装了放余水球阀。
    5.12 冷却水管路:为保护取力器的正常工作,管路中设有附加冷却装置。
    5.13 设吸水管≥5m,为橡胶夹布螺旋形钢丝管,吸水端有滤水装置,与主泵连接紧密无漏气
    6. 消防炮
    6.1 型号: 威斯特手动水/泡沫两用炮或更优
    6.2 流量(L/s): 24-48L/s(流量可调)
    6.3 射程(m):水≥45    泡沫≥40
    6.4 旋转角度:水平左右各360°,俯仰≤-7°、≥45°
    6.5 最大工作压力(MPa): 1.0
    7. 水液罐
    7.1 容量(L):水2T+泡沫1.5T
    7.2 材质:不锈钢板304 ,底板4mm,侧板及隔板均为3mm.
    7.3 设备: 2个入口孔(450mm)
    • 1个溢流装置
    • 1个透气装置
    • 2个水液位传感器
    • 2个带阀门的排污口
    • 2个外注水口(串顶式)
    • 1个内注水口
    7.4 前后封板、罐两侧壁板、纵横防荡板均 设有可增加强度的梯形折筋,水罐经严格的渗漏水压、强度可靠性试验
    8. 器材箱及泵房
    8.1 材质:Q235A 优质型钢结合铝型材。
    8.2 结构:外骨架主要采用 Q235A 40×40 矩形钢焊接而成,焊接、搭接结构,蒙 皮、底板及内饰板均采用阳极化处理的 2.5 毫米 LF2 防锈平铝板。
    8.3 器材箱及泵房门:器材箱左右两侧各设 3个轻型优质拉杆式铝合金卷帘门, 卷帘门带门锁;每扇卷帘门皆可打开并具有储物空间,泵房后门采用上翻门,可以用 来遮阳挡雨以及防高空坠物。轻便可靠。泵房后侧的左右两侧都有模具成型突出设计, 突出设计中插有把手,可供紧急情况下抓握。
    8.4 内部结构:内骨架 C 型轨道钢结合引进德国技术开发的铝型材搭接技术,能最 大限度地提高空间利用率和可变性,骨架蒙皮、底板、内饰板采用 2.5mm1060 防锈平 面铝板,车厢顶板采用 2.5mm1060 花纹铝板,所有铝板均采用阳极氧化处理。该结构 外形美观,取放器材方便。器材箱左侧增设不锈钢材质的手抬泵抽拉板一个,器材箱 右侧上部增设铝制可调节器材盒,器材箱内部可配置简易破拆工具的固定装置。
    8.5 使用防锈、防腐蚀、防振、防脱落、防划伤的专用夹具固定所有器材。
    8.6 车辆顶部设可固定消防专用挂钩梯装置。
    8.7 器材箱设置需可根据后续商议,在交车验收前做局部调整。
    8.8 车辆后部设可拖挂的拖车钩,拖挂重量不小于3T。
    9. 爬梯
    9.1 位置:在车辆后部右侧适当处
    9.2 材质:主体结构为防滑碳钢喷塑管、踏板为铸造铝合金。

    9.3 结构:采用后置折叠式后爬梯,带有快速锁紧装置,防止在行车途中掉落; 泵房后侧的左右两侧都有模具成型突出设计,突出设计中插有把手,可供紧急情况下 抓握。

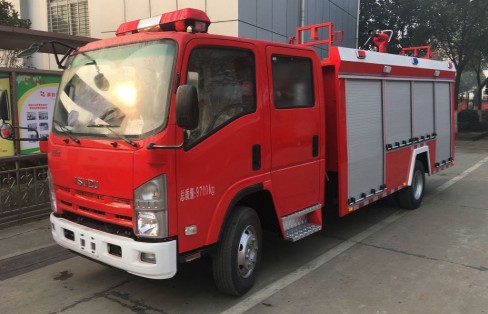

    庆铃五十铃消防车图片

    10. 随车文件
    10.1 底盘使用说明书
    10.2 底盘产品质量保证手册
    10.3 底盘合格证
    10.4 底盘 VIN 号拓印件
    10.5 发动机号拓印件
    10.6 底盘随车工具清单
    10.7 消防车合格证
    10.8 消防车使用说明书
    10.9 消防车随车器材配备表
    10.10 消防车交接清单
    10.11 上牌、过户相关文件
    10.12 其他采购方需求的随车相关材料
    11. 总体技术要求
    11.1 有操作开关、仪表、器材架及车辆均应有中文标识的铭牌标志及相关使用注意事项说明,所有的标志采用永久性加固黏贴。
    11.2 整车性能符合GB7956.1《消防车通用技术条件》和GB6245-2006《消防泵》的规定。
    11.3 消防车符合GB7956.3《泡沫消防车》的规定。
    11.4 整车外廓尺寸、轴荷及质量应符合整车性能符合GB1589-2016《汽车、挂车及汽车列车外廓尺寸、轴荷及质量限值》的规定。
    11.5 整车外部照明和信号装置应符合GB4785-2007《汽车及挂车外部照明和光信号装置的安装规定》的规定
    11.6 所有铆接须保持一定的密度,所有焊缝应牢固、光洁、平整。
    12. 特别说明
    12.1 供应商必须具有消防车生产、改装资质。
    12.2 消防车辆必须符合国家相关规定,能上牌、过户、上路。
    12.3 交付期:60 日历天,自合同签订后 60 日历天内完成项目所有内容交付车辆。
    12.4 供应商必须根据甲方要求设计器材箱布置、驾驶室布置,出具图纸,经甲方确认后开始制造。
    12.5 质保期:车辆交付后,自验收合格之日起1 年(含随车常规器材)。
    12.6 上牌要求:供应商须保证投标车辆在上海当地可上牌,否则不予合同款或者退 车。
    12.7 保险:供应商负责车辆自上牌后第一年之车辆保险。
    12.8 电话技术支持:满足7*24电话技术支持服务,具有远程诊断故障能力。
    12.9 质保响应:质保期内,自消防车采购方使用电话、微信、邮件等有效渠道提出维护、维修、检查需求时,如影响车辆使用的,供应商应在8h内到场响应;如不影响车辆使用的,供应商应在48h内到场响应。
    12.10 培训要求:提供完整的车辆操作培训,包含车辆驾驶操作、上装操作、设备器材操作等培训内容,每项培训课时不少于6h。培训根据用户实际需求安排。

    13. 随车常规器材(一年质保):

    消防车随车常规器材
