3方勾臂垃圾箱测量方法_勾臂垃圾箱测量方法图文教程

  • 作者:程力勾臂垃圾车  发布时间:2024/9/27 20:05:06  新闻浏览热度:
  •

    3方勾臂垃圾箱测量方法_勾臂垃圾箱测量方法图文教程

    勾臂垃圾箱定制热线:159-7276-7978

    一、勾臂垃圾箱测量前期需要了解哪些?

    勾臂垃圾箱的测量方法主要包括图纸尺寸确定、签订购销合同、预付定金、开始生产、安排物流装车、付尾款、收货的流程。
    在定制勾臂垃圾箱的过程中,首先需要确定图纸尺寸,这包括根据提供的图纸数据生产或安排专人上门测量。测量时,需要现场提供车辆及垃圾箱供人员测量,以确保尺寸的准确性。一旦尺寸确定,就可以签订购销合同并预付定金。随后,生产开始,完成生产后,安排物流装车并将尾款付清,最终收到货物完成整个定制过程。
    这个过程强调了准确测量和及时沟通的重要性,以确保最终产品的质量和适用性。通过专业的测量和定制服务,可以确保勾臂垃圾箱的设计和制造符合特定车辆和使用的具体需求,从而提高垃圾清运的效率和便利性。

    二、勾臂垃圾箱测量方法图文教程(最重要):

    3方勾臂垃圾箱测量方法_勾臂垃圾箱测量方法图文教程

    勾臂垃圾箱在测量尺寸时主要测量长度、宽度、高度、勾臂环的高度、勾臂环的内径、勾臂环的宽度、双导轨的外径、单个导轨宽度、导轨高度、锁紧装置的距离。日常生活中大家见过很多勾臂垃圾车配合勾臂垃圾箱使用,他是一车多箱使用,如果我们需要增加垃圾箱或者有垃圾箱需要配垃圾车使用我们设计到垃圾箱的测量,那主要测量哪些数据呢?下面我带大家一起看看。
    具体需要量的数据:

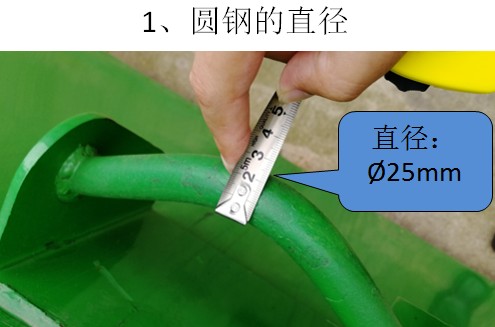

    1、圆钢的直径。

    圆钢的直径

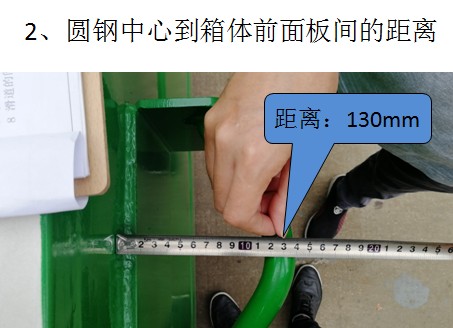

    2、圆钢中心到箱体前面板间的距离。

    圆钢中心到箱体前面板间的距离

    3、圆钢中心到箱体滑道底部的距离。

    圆钢中心到箱体滑道底部的距离

    4、滑道底部到地面的高度。

    滑道底部到地面的高度

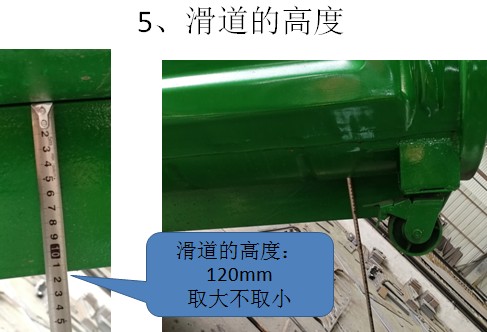

    5、滑道的高度。

    滑道的高度

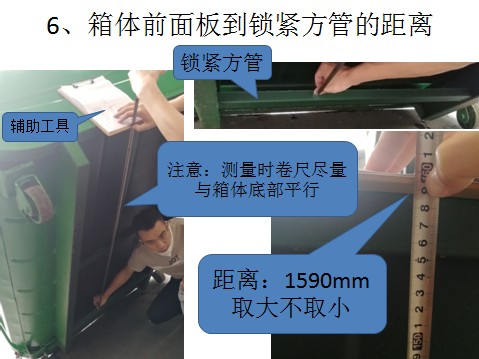

    6、箱体前面板到锁紧方管的距离。

    箱体前面板到锁紧方管的距离

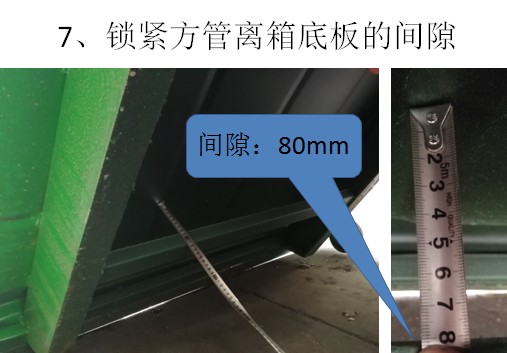

    7、锁紧方管离箱底板的间隙。

    锁紧方管离箱底板的间隙

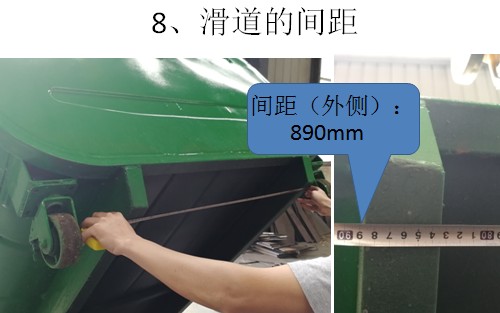

    8、滑道的间距。

    滑道的间距

    9、箱体的长度

    箱体的长度

    10、锁紧方管型号:50*30。

    11、箱体外形尺寸:长、宽、高。

    其它内容:需要客户提供原箱体的外观照片和箱体底部的照片
    以上就是生产过程中加工垃圾箱时所需要提供从尺寸,它只能保证与您现有垃圾车匹配的垃圾箱完整大概一致。
    如需与现有垃圾箱一样,那么还需要提供以下几点:
    1、垃圾箱外形长宽高尺寸,只需测量装料部分。
    2、垃圾投放口尺寸。
    3、垃圾箱外形照片。
    4、垃圾箱油漆色卡。
    5、垃圾箱外形部件的尺寸。
    6、垃圾箱部件的材质和结构图片。
    看完以上,一般生产商就能生产出与您现在垃圾箱的基本一致了。
    三、勾臂式垃圾箱配置:
    1、外形尺寸长*宽*高:2000*1450*1000mm(产品外观尺寸误差值为士5mm)。
    2、容积3立方米。
    3、箱体材料要求:底板厚度3mm,边板及上部钢板2mm,整体采用Q235钢板,箱体框架采用60*40矩形方管制成,箱体底部为汽车式大梁结构,采用14号槽钢制作,底部带有防滑倒钩,底部防滑倒钩为加厚钢板制成。勾心高度需进行测量,上车轨道160*80矩形方管制成,合页采用铸钢合页。箱体底部有4个铁滑轮,安装于箱体底部。挂钩采用直径2.5cm实心碳钢,投料盖采用1.8mm钢板投料盖合页采用国标A3合页,厚度3mm,把手采用专用铁把手,美观大方,不易损坏。
    4、箱体工艺:箱体采用整体式密闭构架,前后侧板采用一次辊压成型技术,两侧各设1个投料口,投料口的设置能最大限度满足垃圾箱容积使用率,投料盖开度>90°,加装锁紧装置,行驶中不得自行开启,采用液压杆支撑辅助开启,后门安装优质密封胶条确保无污水渗漏、在收集运输过程中无二次污染。
    5、箱体处理:所用材质表面经过除油、除锈处理,表面清洁干净后再静电整件喷塑,涂料厚度达到90um经过200℃高温固化处理保证耐酸、耐盐雾增强耐候性、抗恶劣环境侵蚀,箱体外观整洁光滑,箱体表面采用高温喷塑,箱体内部进行防腐处理。

    1、垃圾箱体相关细节展示:

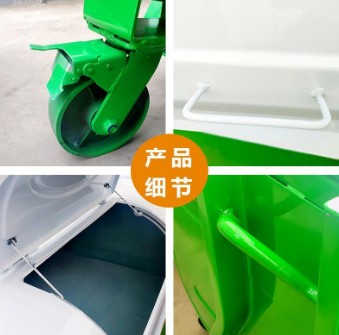

    垃圾箱体相关细节展示

    采用和车身制造技术一样的整体冲压拉伸工艺,生产出来的产品表面精度高,重量更轻,质量更稳,同时可满足快速的生产模式。
    表面油漆经过烤箱烘烤后(高温170℃和低温70℃),色彩艳丽,耐候性更好。产品 颜色可以根据客户的需求定制,同时在产品外观表面可以冲 压喷涂标示、文字等宣传内容,满足不同的客户需求。
    2、垃圾箱体成品图展示:

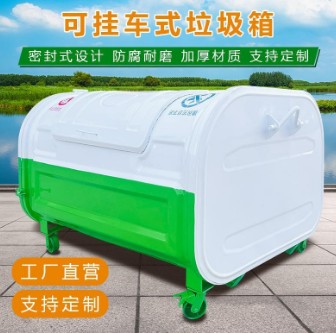

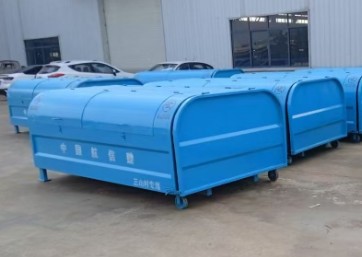

    3方勾臂垃圾箱

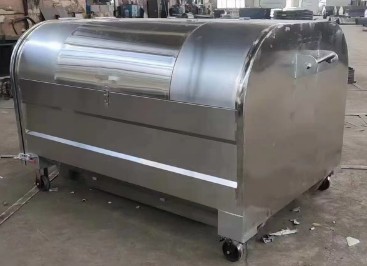

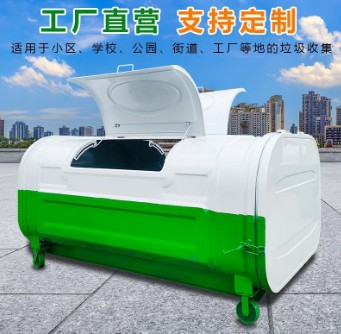

    3方不锈钢勾臂垃圾箱

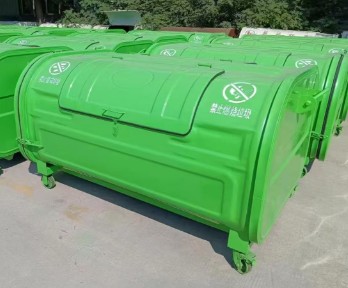

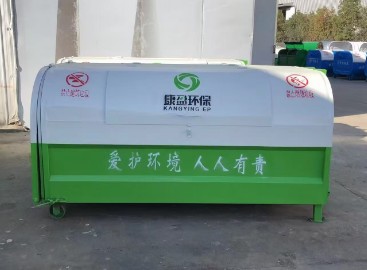

    3方勾臂垃圾箱

    3方勾臂垃圾箱

    3方勾臂垃圾箱

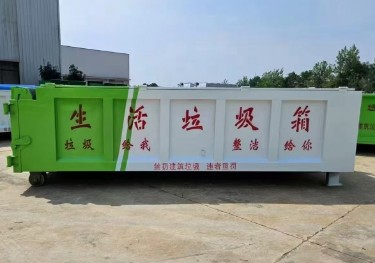

    生活垃圾勾臂垃圾箱
