洒水车电动高压水炮_遥控电子炮_智能洒水炮_绿化/环卫自动喷洒装置说明书

  • 作者:程力洒水车  发布时间:2020-7-27 10:00:21  新闻浏览热度:
  •

    洒水车电动高压电子水炮

    洒水车电动高压电子水炮厂家直销电话:

    159-7276-7978

    1、概述:

    该产品利用电子控制系统,将洒水车传统人工操作水炮革新成利用电子控制水炮各方向角度动作,将水送达所需要的位置,水形可柱状/雾状切换。产品特点是:安全可靠,车尾无需专员操作水枪,将人身安全风险降低至零;降低成本,大提高了工作效率;操作方便,驾驶室内遥控式,随意切意功能;经久耐用,主体为精密铸造,采用国标304不锈钢材质,附件采用航空铝合金,具备高度耐腐蚀性和稳定性。

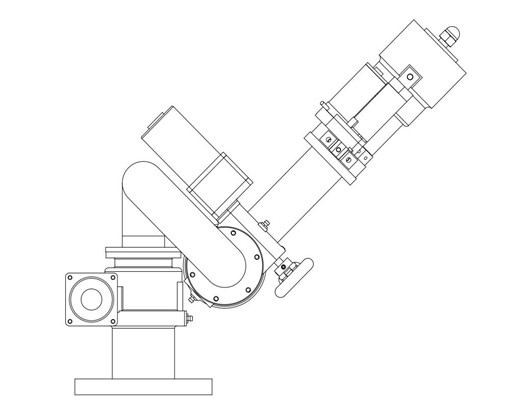

    洒水车电动高压电子水炮结构图

    2、参数范围:
    规格:SFL-65S
    工作电压:DC24
    功耗:≤35W
    安装方式:座装
    水平转向:360o(可调)
    垂直转向:-50o~+90o(可调)
    最大射程(m):60米(可调)(根据泵的压力)
    工作压力:0.2MPa~0.8 MPa
    流量:0~30L/S(可调)
    重量:20KG
    尺寸:207mm*56mm*166mm

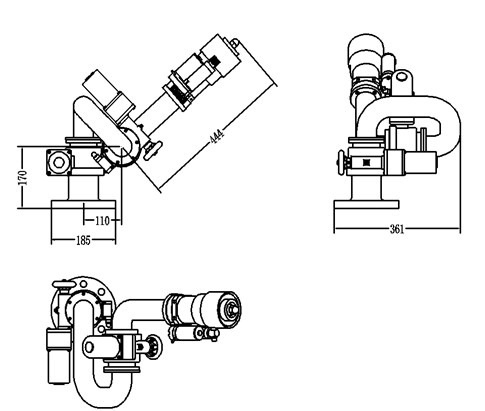

    3、外形结构
    洒水车电动高压电子水炮外形结构

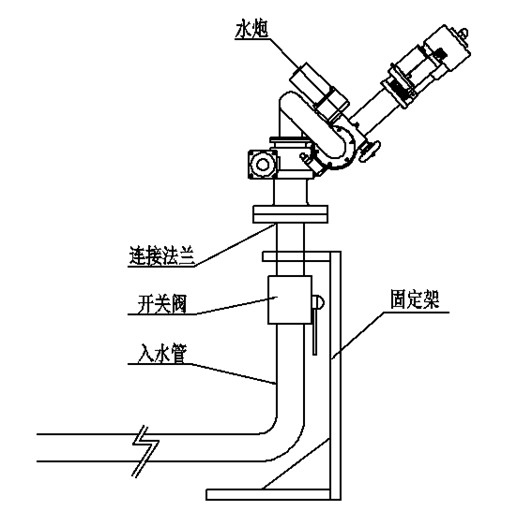

    4.安装方式:

    洒水车电动高压电子水炮安装方式

    5、系统构成及功能
    系统由自动喷洒装置、手动控制盘(标配)、无线遥控器(选配)、电动阀门(选配)、及一些水路配件组成。

    A、手动控制盘:

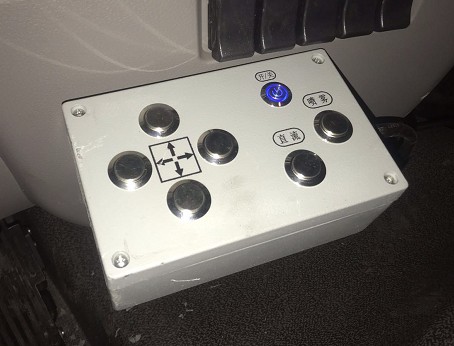

    洒水车电动高压电子水炮手动控制盘

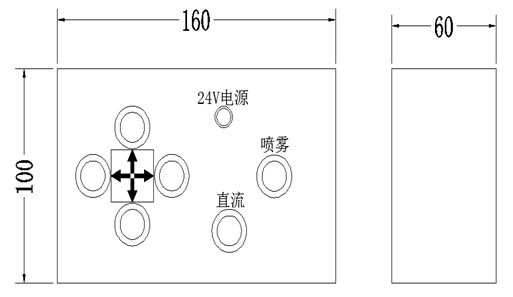

    洒水车电动高压电子水炮手动控制盘尺寸

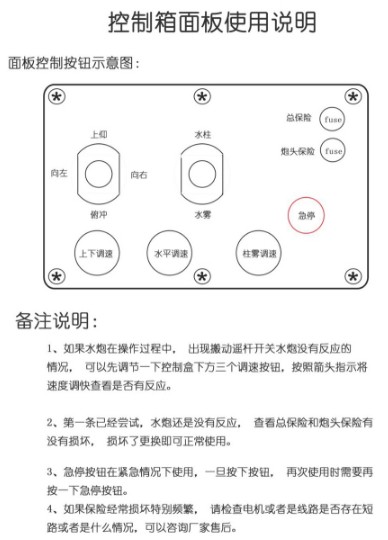

    洒水车电动高压电子水炮手动控制盘按钮功能说明

    手动控制盘为系统的重要组成部分,其主要功能为控制装置上、下、左、右、柱喷、雾喷动作,工作压为DC24V;手动盘安装位置为驾驶室,驾驶员方便操作的位置。

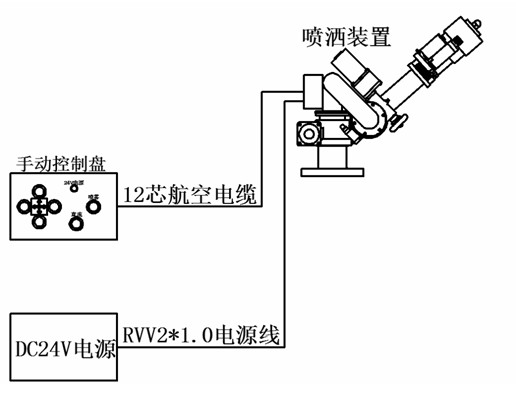

    7、系统线路图
    洒水车电动高压电子水炮系统线路图
    水炮安装说明:
    (1)将焊接钢板,焊接车头,保证一对槽钢或方管可伸出,作为平台支架使用,焊接平行后放入平台。
    (2)将管道拆卸引入三通出口,先装球阀,后连接软管,过水方向先过球阀,后过软管不可颠倒,气动可根据自身车辆情况安装。
    (3)软管两端连接处不可用螺纹胶水
    (4)平台上下螺纹必须要用螺纹胶水对接
    (5)先将控制盒打开,锁入自攻螺钉,固定好后盖上盒子,红白线代表正极,黑蓝代表附近。
    (6)控制盒要固定在驾驶位触手可及的位置,具体位置要根据车辆驾驶室自身情况考量。
    (7)接电源线时,正负极不要接错,正极线明显带有保险,水炮控制线与控制盒对插端子,插错是不可能插进的,插入后要把端子中间及前后三个蓝色密封螺纹拧死。
     电动洒水炮保养注意事项:
    (1)新机必须先注黄油在使用,每月必须加一次黄油。
    (2)拆卸套筒后,在密封圈周围抹上黄油后,将炮头套筒固定电机螺丝取下,即可取出套筒。
    (3)不使用水炮在高速行车状态,炮头必须垂直向下。
    (4)使用前检查弹簧线是否缠绕。
    (5)方向调速和推杆调速开关,请勿打至0速或极慢速,会导致机器不运转或运转无力。

    洒水车电控洒水炮的安装使用图解:

    洒水车电控洒水炮的安装使用图解

    电控洒水炮是目前园林绿化、道路洒水的一款较为自动化、省力的设备。可以根据不同洒水车的储罐体积不同,压力不同,选择不同的流量、射程的洒水炮。
    方法/步骤:
    系统组成
    电控洒水炮是由灭火部件(炮头)、操作控制盒、软管、电控阀门和安装平台组成。工作电压一般是24v直流电源。

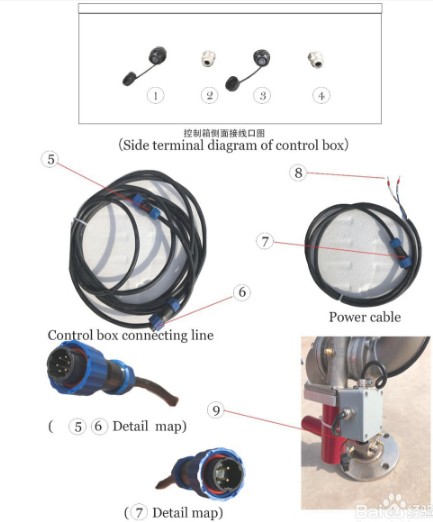

    安装说明:
    如图中所示,1号是6芯插头,与同样六芯插头的5号连接,6号与9号连接;
    3号以及7号是二芯插头插入连接,将外部的螺帽拧紧即可。
    8号与24v直流电池的正极、负极连接即可。红色正极。线头上面有正负极的标识。
    控制盒上面的自摆遥杆,有3个档位。第一档的自摆摆动幅度较小,第二档稍微大一些,第三档的自摆幅度最大,使用者可以根据自己的实际需要进行选择。
     上面的上仰和俯冲是控制洒水炮炮头的角度;向左向右是让水炮进行水平角度的调整。
    电动阀是在水炮下面安装的,控制水炮水流开关的设备。直接将电磁阀的正负极与控制盒内线路板上的发开关端子连接即可实现在驾驶室内控制水炮的开启和关闭。如果觉得麻烦可以与厂家联系直接连接好发过去就可以。
    一般厂家会在控制盒里面放几个保险配件,以供备用。

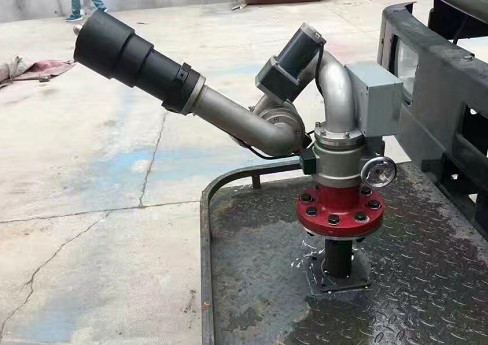

    洒水车电控洒水炮图片

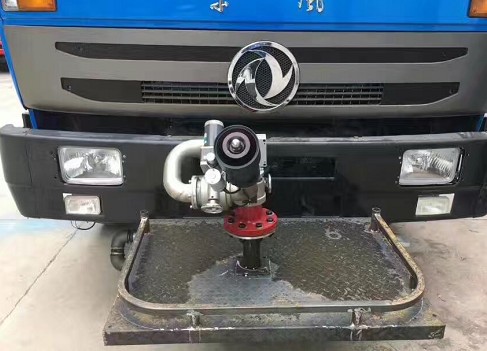

    洒水车加装前置洒水炮效果,与传统洒水炮相比,此款智能旋转喷头具有以下特点;
    1 、水炮采用全不锈钢材质;
    2、可驾驶室操作,可上下,左右全方位无线遥控操作,冲洗效果显著(遥控远程100-200米,可360度旋转);
    3、适应要求的路面保洁,利用冲、洗、扫、收等过程来控制路面干净无沙土残留;
    4、用人单位可节省人力,财力,工作师傅也大大减轻了工作压力;
    5、喷洒过程中可灵活调节水花状态,喷出的水柱可分直冲状,花洒状,直冲状态时,水压增大,可喷洒道路,冲洗道路路崖,绿植除虫;水花状时,水压减小,可雾化降尘,浇灌绿化带,花圃;
    6、射程远,满足多种环境下作业;
    7、消除作业工人在车尾工作台的安全隐患;
    洒水车电动水炮的正确使用方法:
    1、使用电动水炮首先要打开气动阀开关。
    2、按亮控制盒开关。
    3、控制盒标志上面进行操作。
    4、速度调节开关箭头朝下,速度越快!
    5、洒水车电动洒水炮是在24VL车载电源驱动下。
    6、洒水车电动洒水炮三组驱动器增加变速功能,根据工作的需要调节速度,精准定位提高效率。
    7、洒水车电动洒水炮上下左右两组方向360度旋转,配置伸拉弹簧线。
    8、洒水车电动洒水炮正前方可悬挂车牌,解决设备遮挡号牌的问牌。

    9、洒水车电动洒水炮就由电镀平台,气动一体阀,快速对接软管,电机防水罩等组成。

    洒水车电控洒水炮图片

    洒水车电动水炮注意事项:
    1、电动水炮行车中,不使用时候炮头要垂直朝下;
    2、水炮要定期保养,水炮初次使用要加满黄油,后期定时加注(因为没加注黄油导致的损坏,不在三包范围内);
    3、电机保护罩严禁拆卸;
    4、定期检查水炮螺丝是松动!
    洒水车全电动自动洒水炮产品优势:
    1、高效:目前我国劳动力工资不断提高,一个环卫工人的年要不低于3万元,使用本产品不到半年就可以收回成本,给园林局、环卫局领导减轻管理成本提高管理效率。
    2、人性化洒水车操作员无论是在夏天,还是在冬天在洒水车后面洒水是一种非常辛苦的工作,夏天太阳在38度-40度的时候出去洒水,太阳晒得很热,冬天在零下十几度的时候,穿着雨衣在洒水车后面操作,不小心把全身打湿,很冷。所以使用自动喷枪解决操作人员的后顾之忧。
    3、安全:平常的洒水车喷枪操作要两个人,一个司机驾驶室开车,另一个在后面操作喷枪,双方配合不一致会出现生命危险,使用自动喷枪安全可靠。
    洒水车全电动自动洒水炮产品售后:
    1、不锈钢电动洒水炮不锈钢炮体终生质保,齿轮终生质保(竞品质保一年)。
    2、电机,推杆等电器件质保一年(竞品不保)。
