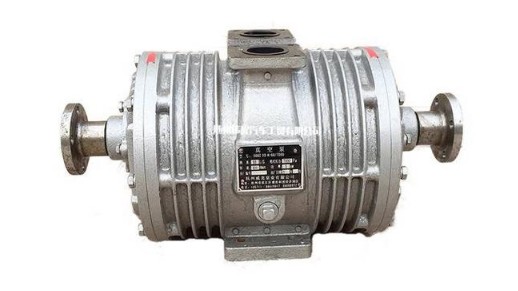

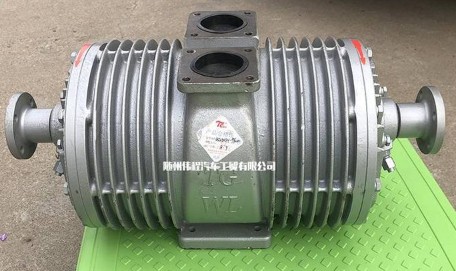

一、概述杭州威龙泵业有限公司生产的QZXD系列真空泵是一种单级旋片油封泵，极限绝对工作压力为200Pa-8500Pa，它可抽除干燥气体（如附加气镇阀可抽除含一定量的水蒸气）。由于它具备使用方便，工作压力范围宽，可在大气压下直接启动，使用寿命长，是吸污、吸粪车的自备真空泵。特别是QZXDG型泵是一种低速（400-500r/min)、高真空（真空度达99%以上）、低噪音、低能耗真空泵。
二、技术性能指标 ：
1、50——代表进排气口径（mm）；
2、QZ——汽车自备
3、X——油封旋片真空泵
4、D——单级多旋片
5、G——转速代号G代表500转/分
F代表1000转/分
H 代表800转/分
6、45——理论抽速（L/S）
7、400——绝对工作压力
QZXD系列旋片真空泵主要由泵体、转子和轴组件、前后泵盖、旋片、滑环、轴承盖及密封装置等零件组成，转子回旋中心偏心于泵体中心，泵体拆卸修理方便。
四、工作原理
当偏心转子旋转时，旋片在离心力的作用下紧贴着泵的内壁滑动，吸气工作室的容积逐渐增大，被抽气体吸入其中，直到旋片转到吸气结束，吸入气体被隔离。转子继续旋转，被隔离气体逐渐被压缩，压力增高，当压力超过排气口的压力时，则气体被排出泵外。这样反复循环，将容器中的空气抽去形成真空。
五、拆卸
1、拧下轴承盖4颗M8螺丝，取下轴承盖。
2、拧下轴承盖一端的泵盖上的8颗M10螺丝，取下轴承盖，然后取下泵盖，即可将旋片抽出（如需更换旋片时）。
3、拧下另一个泵端上的8颗M10螺丝，即可抽出转子或轴组件。
1、用合适的机架或角铁，将泵安装在汽车大梁下，泵的位置高低、左右、前后，由取力器输出轴轴心线确定，在与汽车大梁的部件不干涉的情况下尽量靠近取取力器和大梁。泵轴与取力器输出轴的连接顷斜不得大于7度。
2、吸气口系统管禁泄漏，否则影响真空度，排气管也应无泄漏以免真空油排出，污染环境，浪费能源。
3、由于此泵是油封泵，正常动转时必须保有足够的N32号机械油，东北、西北地区冬天寒冷季节应用32号冷冻机油，机油起密封间隙和润滑作用，但泵内的油也会因排气时被带出泵外，因此必须在排气口外侧加装一级、二级油气分离器使油气充分分离，油回收再供泵循环使用，气体体排入大气，使泵运转平稳达到无污染、节能的目的。
1、管路不允许有漏气现象存在，否则吸粪车将无法工作，管路必须清洗干净，特别是吸气管。
2、大桶需安装防溢装置，否则使用时很容易将粪便污水吸入真空泵，损坏整个系统。
3、一级油汽分离器回油口与二级油气分离器回油口连接必须用硬管或硬耐油橡胶管（钢丝编织胶管）。不允许采用受热易变形的塑料管。
4、二级油汽分离器吸油口应与真空泵两端轴承盖吸油口相接，不允许只接一端轴承盖上的吸油口。
5、新泵使用时，应向泵内直接加入1-2升N32号机械油，在东北和西北部寒冷地区冬天使用时应加入32号冷冻机油。
在泵吸气口应加装水气分离器。
1、新泵在第一次使用如果发现真空度不高，其原因是新泵内无油，或油量太少，泵运行时无法产生真空，不能把油从二级油气分离器内吸入泵内。解决办法是向新泵加入1-2升机油。泵内有油就能产生真空，就能把二级油气分离器中的油吸入泵内继而产生真空。
2、吸污车如果在工作时操作不慎，吸污过头将污水吸入真空泵内及装在后面的一、二级油气分离器和管路系统，导致整个系统被污物堵塞，整个系统将不能形成真空，严重时将会损坏泵。发生种情况后应全面拆卸清洁吸气管路系统（含四通阀、气水分离器），清理一、二级油气分离器及吸油管和回油管，更换被污染了的油，并仔细清除真空泵内污染物。整个吸污系统必须加装防装置及观测污水吸入大罐高度的视窗口，这样可以大大降低发生吸过头的概率。
3、由于吸气管路系统（含四通阀、气水分离器）泄漏过大，造成系统真空度不理想。应找出泄漏过大的地方并修理好。
4、因用户未按照系统原理，吸油管和回油管采用了软管，系统在工作时会升高温度，导致管子变软、吸瘪，从而造成成泵内供油不畅达不到泵真空度设计要求。因此必须将吸油管子和回油管子更换成系统原理。
