JDF5204GXFPM80型泡沫消防车技术规格书-湖北江南专用特种汽车有限公司
一、整车描述1、概述
JDF5204GXFPM80型泡沫消防车，采用重汽豪沃ZZ5207N4617E1底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为单排改双排，可乘坐2+4人,该车为外露罐结构，车身前部为器材箱,中部为水罐，后部为泵房。载液罐体为优质碳钢，内部喷涂环氧底漆及环氧沥青漆，与底盘采用弹性连接，载水5800kg（PM80），泡沫液量1900kg（PM80），装备了上海茸申消防设备有限公司生产CB10/60-RS型低压消防泵，额定流量60L/S，车顶安装成都威斯特消防机械有限公司生产的PL48（PM80）型车用消防炮。该车最大的特点是载液量大、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所，扑救大型油类火灾和一般物质火灾。
整车消防性能符合GB7956-2014标准要求；底盘通过国家强制性产品认证；发动机排放符合GB17691-2005第五阶段限值的规定要求（国Ⅴ标准）；整车通过国家消防装备质量监督检验中心检测（报告编号：Zb201630559/60）并已列入工信部汽车新产品公告，CCCF已经申批。
2、整车主要参数：
外廓尺寸：8405×2500×3540mm
最大总质量：19870kg
载液量：泡沫车载水5800kg，泡沫1900kg
最高车速：95km/h
消防泵额定流量：60L/s 1.0MPa
消防炮额定流量：泡沫车：48L/s 1.0MPa
消防炮射程：泡沫车：泡沫≥50m，水≥55m
比功率：249/19.87=12.5
接近角/离去角：14°/11°
二、底盘：1、底盘主要参数：
型号：ZZ5207N4617E1
制造商：中国重汽集团济南卡车股份有限公司
发动机额定功率：206kw
发动机排量：9726ml
发动机排放标准：GB17691-2005国V
驱动形式：4×2
轴距：4600mm
最大允许总重：20490kg
最小转弯半径：≤19m
变速箱：手动
取力器：根据变速箱型号装配夹心取力器
2、乘员室结构：平头、四门，改装双排
司乘人员数：2+4人
驾驶员位置：左置
设备：原车仪表板处设置消防操作仪表板及警灯控制盒，加装
1、警报器；
2、取力器控制开关及指示灯；
3、附加电源开关；
三、上装结构及性能参数：

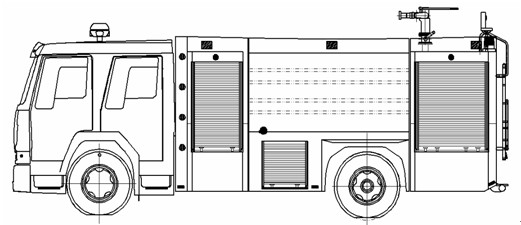

总体布置：整车由消防员乘员室和车身两大部分组成，车身布置采用三分体式结构，前部为器材箱，中部为水罐，后部为水泵房，罐体为平行六面体厢式容罐。
结构：主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走，两边设翻转踏板，防滑设计。(可根据用户需求采用铝合金方管焊接）。
器材箱：器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒。侧下裙边设有工具箱及卷帘门，可放置小型工具。
泵房：泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材。
保温位置：安装燃油加热器（根据客户需求选装）
爬梯及上车拉手：后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。

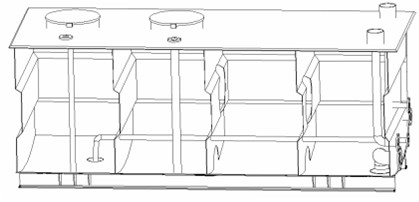

2、水罐
容量：5800kg（PM80）
材质：优质碳钢，厚度为5mm(可根据用户需求采用不锈钢、PP材质制作）
罐体固定：与底盘车架弹性连接
罐体设置：人孔：设DN460人孔1个，带有快速锁定/开启装置
溢流口：设DN65溢流口1个
放余水口：设1个DN40水罐放余水口，配球阀
注水口：在水罐左右两侧各接1只DN65接口
进出水口：设1个水罐到水泵进水管，DN150阀门，可气动、手动控制，设1个水泵至水罐充水管，DN65阀门，可气动、手动控制
3、泡沫罐
材质：优质碳钢，厚度为5mm(可根据用户需求采用不锈钢、PP材质制作）
罐体固定：与底盘车架弹性连接
罐体设置：人孔：设DN460人孔1个，带有快速锁定/开启、自动泄压装置
溢流口：设DN40溢流口1个
放余液口：设1个DN40泡沫罐放余液口
出泡沫口：设1个DN40泡沫罐到水泵出泡沫管
四、水系统

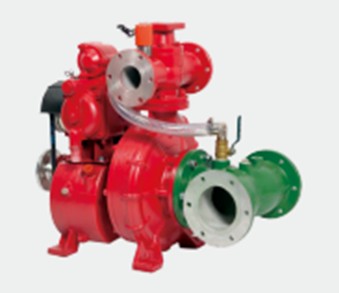

1、水泵
型号：CB10/60型低压车用消防泵
形式：低压离心式
额定流量：60L/s @1.0MPa
出口额定压力：1.0MPa
最大吸深：7m
引水装置：自带滑片泵
引水时间：最大吸深时≤50s
2、管路系统管道材质：优质无缝钢管
吸水管路：泵房左右两侧各设一个DN150吸水口
注水管路：水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路
出水管路：泵房左右两侧各设2个DN80出水口，带截止阀和扪盖
冷却水管路：配有冷却取力器的冷却水管路及控制阀
五、灭火装置

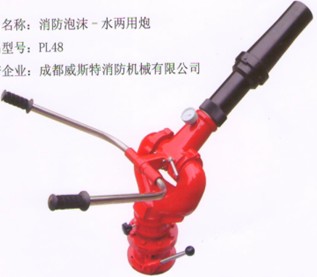

1、车载泡沫炮
型号：PL48
制造商：成都威斯特消防机械有限公司
回转角度：360°水平回转
最大仰/俯角：俯角≤-15°，仰角≥+45°
流量：48L/S
射程：泡沫≥50m 水≥55m
六、消防控制系统控制面板主要包括驾驶室控制和泵室控制两部分
驾驶室内控制：水泵脱挂档、警灯警报、照明及信号装置控制等
泵室内控制：上装总电源开关、参数显示、状态显示
七、电气设备
附加电气：设独立电路
辅助照明：消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等
频闪灯 车身两侧安装红、蓝两色频闪灯
警示装置：长排全红警灯，安装在驾驶室顶部
警报器，其控制盒在驾驶员前下方
火场照明：上装后部安装35W消防探照灯1个
八、表面处理
面漆：优质国产漆
颜色：车体外表面主色为RO3消防红
九、随车消防器材的布置和配备
1、器材布置
1）按照消防实战需要，根据消防操作程序，就近取放。
2）使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。
3）标示醒目，多人操作，互不干涉。

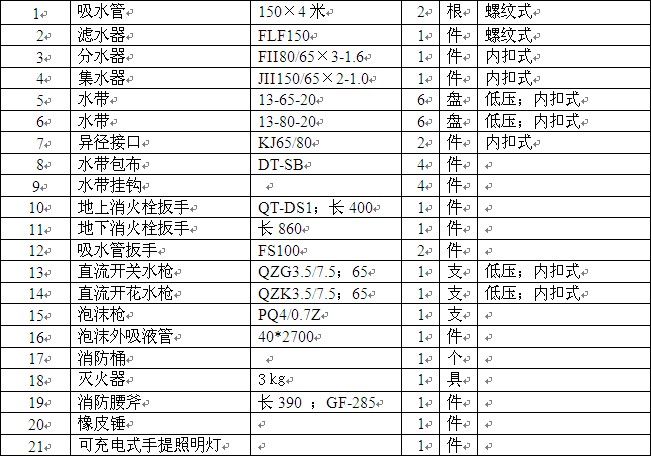

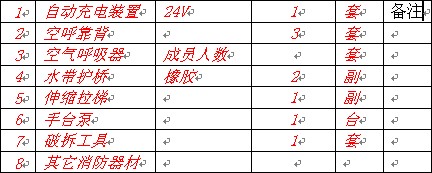

2、重汽豪沃消防车器材配备（标配）
