重汽豪沃T5G干粉泡沫联用消防车简要介绍：
1、采用中国重汽集团济南商用车有限公司ZZ5185XXYN7二类底盘，技术先进，外形美观，线条流畅，整体式框架结构；
2、重汽MC07.34-60发动机，340马力，技术先进，动力强劲，经济性好，可靠性高，噪声低，国六排放标准；
3、干粉泡沫联用消防车，水罐容积3000L,泡沫罐容积2000L,干粉量2000kg;
4、上海雄真CB10/60型消防泵，成都威斯特PL48型水泡沫联用消防炮和PF30干粉炮，性能稳定，质量优异，保证关键时刻拉得动，用得上，战斗力强；
5、采用双排整体式结构，视野开阔，6人乘坐，后排座配备空呼支架；

6、重型多功能消防车，器材配置齐全，经济性、舒适性均达国际先进水平，安全性、可靠性与国际接轨，主要适用于城市公安消防部队、电力企业、厂矿企业、港口码头等场所的。

7、电力、油类、化工类物质灭火，可扑救可燃和易燃液体、可燃气体火灾、带电设备火灾，对于电力设备、大型化工厂管道火灾，扑救效果尤为显著。是电力企业、石油化工企业常备的消防车。

重汽豪沃T5G干粉泡沫联用消防车技术规格书

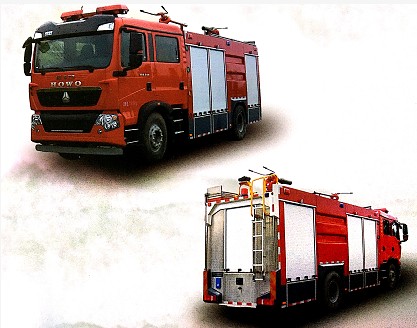

重汽豪沃T5G干粉泡沫联用消防车整车型号为JDF5190GXFGP70/Z型干粉泡沫联用消防车，该车采用重汽豪沃ZZ5207TXFV471GE5消防车底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为原装双排，可乘坐2+4人,该车为外露罐结构，车身前部为器材箱（干粉罐，氮气瓶，干粉系统）,中部为水罐，后部为泵房。载液罐体为优质碳钢，内部喷涂环氧底漆及环氧沥青漆，与底盘采用弹性连接，水罐容积:2.8立方米，泡沫液罐容积:1.912立方米，干粉罐容积:2.0立方米，装备了上海雄真消防设备有限公司CB10/60-XZ型低压消防泵，额定流量60L/S，车顶安装成都威斯特消防机械有限公司生产的PL48型车用消防炮和PF30干粉炮。该车最大的特点是载液量大、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所，扑救大型油类火灾和一般物质火灾。
整车消防性能符合GB7956-2014标准要求；底盘通过国家强制性产品认证；发动机排放符合GB17691-2005国Ⅴ,GB3847-2005第五阶段限值的规定要求（国Ⅴ标准）；整车通过国家消防装备质量监督检验中心检测（报告编号：Zb201730144）并已列入工信部汽车新产品公告（公告批次：300）。
一、整车主要参数：

最大总质量：19450kg

载液量：载水2800kg，泡沫1900kg，干粉：2立方

最高车速：95km/h

消防泵额定流量：60L/s ，1.0MPa

消防炮额定流量：泡沫车：48L/s，1.0MPa

消防炮射程：泡沫车：泡沫≥50m，水≥60m

比功率：248/19.45=12.7

接近角/离去角：19°/12°

二、底盘
1、 底盘主要参数：

制造商：中国重汽集团济南卡车股份有限公司

发动机额定功率：228kw

发动机排量：6870ml

发动机排放标准：GB17691-2005国V

驱动形式： 4×2

轴距： 5000mm

最大允许总重 ：19250kg

最小转弯半径 ：≤19m

变速箱：手动

取力器：夹心取力器

2、乘员室

结构 平头、四门，原装双排 JDF5190GXFGP70/Z型干粉泡沫联用消防车乘员室
司乘人员数：2+4人
驾驶员位置：左置
设备：原车仪表板处设置消防操作仪表板及警灯控制盒，加装
1、 警报器；
2、 取力器控制开关及指示灯；
3、 附加电源开关；

三、 上装结构及性能参数：

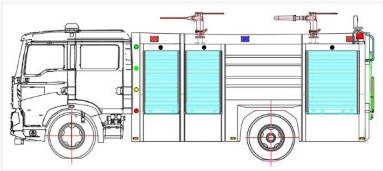

总体布置 整车由消防员乘员室和车身两大部分组成，车身布置采用三分体式结构，前部为器材箱，中部为水罐，后部为水泵房，罐体为平行六面体厢式容罐。

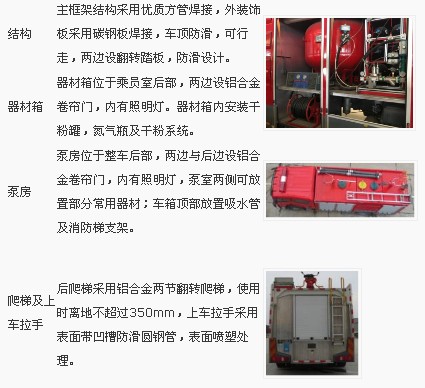

1、 器材箱和泵室
结构：主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走，两边设翻转踏板，防滑设计。 JDF5190GXFGP70/Z型干粉泡沫联用消防车器干粉罐
JDF5190GXFGP70/Z型干粉泡沫联用消防车车顶
器材箱：器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱内安装干粉罐，氮气瓶及干粉系统。
泵房：泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材；车箱顶部放置吸水管及消防梯支架。
爬梯及上车拉手：后爬梯采用铝合金两节翻转爬梯，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。 JDF5190GXFGP70/Z型干粉泡沫联用消防车爬梯及上车拉手

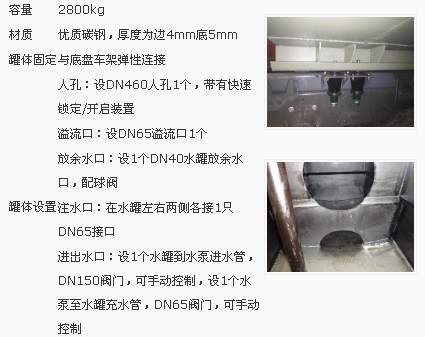

2、水罐

容量：2800kg
材质：优质碳钢，厚度为边4mm底5mm
罐体固定：与底盘车架弹性连接
罐体设置：人孔：设DN460人孔1个，带有快速锁定/开启装置
溢流口：设DN65溢流口1个
放余水口：设1个DN40水罐放余水口，配球阀
注水口：在水罐左右两侧各接1只DN65接口

进出水口：设1个水罐到水泵进水管，DN150阀门，可手动控制，设1个水泵至水罐充水管，DN65阀门，可手动控制

3、泡沫罐

容量：1900kg
材质：优质碳钢，厚度为边4mm底5mm
罐体固定：与底盘车架弹性连接
罐体设置：人孔：设DN460人孔1个，带有快速锁定/开启、自动泄压装置
溢流口：设DN40溢流口1个
放余液口：设1个DN40泡沫罐放余液口

出泡沫口：设1个DN40泡沫罐到水泵出泡沫管

四、水系统

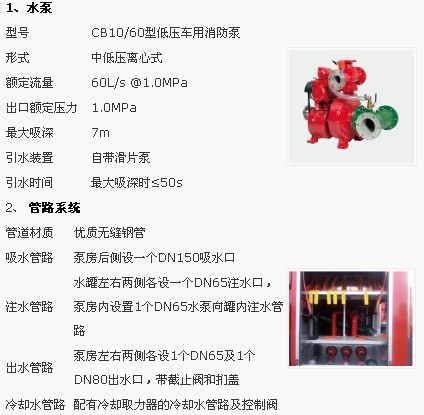

1、水泵

形式:中低压离心式

额定流量:60L/s @1.0MPa

出口额定压力:1.0MPa

最大吸深:7m

引水装置:自带滑片泵

引水时间:最大吸深时≤50s

2、 管路系统

管道材质:优质无缝钢管 JDF5190GXFGP70/Z型干粉泡沫联用消防车管路系统
吸水管路:泵房后侧设一个DN150吸水口
注水管路:水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路

出水管路:泵房左右两侧各设1个DN65及1个DN80出水口，带截止阀和扪盖

冷却水管路:配有冷却取力器的冷却水管路及控制阀

五、灭火装置

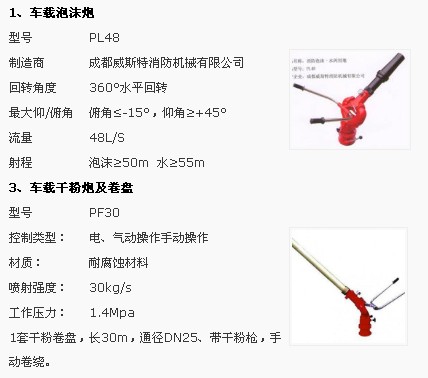

1、车载泡沫炮

制造商：成都威斯特消防机械有限公司

回转角度：360°水平回转

最大仰/俯角：俯角≤-15°，仰角≥+45°

流量：48L/S

射程：泡沫≥50m  水≥55m3、车载干粉炮及卷盘

型号：PF30 JDF5190GXFGP70/Z型干粉泡沫联用消防车干粉炮

控制类型： 电、气动操作手动操作

材质： 耐腐蚀材料

喷射强度： 30kg/s

工作压力： 1.4Mpa

1套干粉卷盘，长30m，通径DN25、带干粉枪，手动卷绕。

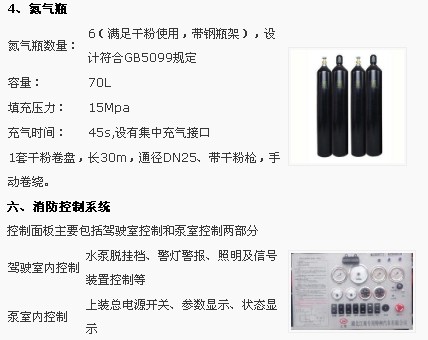

4、氮气瓶

氮气瓶数量： 6（满足干粉使用，带钢瓶架），设计符合GB5099规定
容量： 70L
填充压力： 15Mpa
充气时间： 45s,设有集中充气接口

1套干粉卷盘，长30m，通径DN25、带干粉枪，手动卷绕。

六、消防控制系统

控制面板主要包括驾驶室控制和泵室控制两部分。
驾驶室内控制：水泵脱挂档、警灯警报、照明及信号装置控制等 JDF5190GXFGP70/Z型干粉泡沫联用消防车控制系统。
泵室内控制：上装总电源开关、参数显示、状态显示。

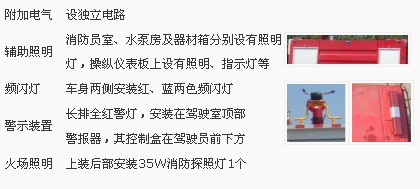

七、电气设备

附加电气 设独立电路 JDF5190GXFGP70/Z型干粉泡沫联用消防车警示灯
照明灯警灯
辅助照明 消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等
频闪灯 车身两侧安装红、蓝两色频闪灯
警示装置 长排全红警灯，安装在驾驶室顶部
警报器，其控制盒在驾驶员前下方
火场照明 上装后部安装35W消防探照灯1个
八、表面处理
面漆 优质国产漆
颜色 车体外表面主色为RO3消防红
九、随车消防器材的布置
1、器材布置
1） 按照消防实战需要，根据消防操作程序，就近取放。
2）使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。
3）标示醒目，多人操作，互不干涉。
2、随车器材：
1）吸水管 150×4米 2 根 螺纹式
2)滤水器 FLF150 1 件 螺纹式
3)分水器 FII80/65×3-1.6 1 件 内扣式
4)集水器 JII150/65×2-1.0 1 件 内扣式
5) 水带 13-65-20 6 盘 低压；内扣式
6)水带 13-80-20 6 盘 低压；内扣式
7) 异径接口 KJ65/80 2 件 内扣式
8)水带包布 DT-SB 4 件
9) 水带挂钩 4 件
10) 地上消火栓扳手 QT-DS1；长400 1 件
11) 地下消火栓扳手 长860 1 件
12)吸水管扳手 FS100 2 件
13)直流开关水枪 QZG3.5/7.5；65 1 支 低压；内扣式
14)直流开花水枪 QZK3.5/7.5；65 1 支 低压；内扣式
15) 泡沫枪 PQ4/0.7Z 1 支
16)泡沫外吸液管 40*2700 1 件
17)消防桶 1 个
18)灭火器 3㎏ 1 具
19)消防腰斧 长390 ；GF-285 1 件
20) 橡皮锤 1 件
21)可充电式手提照明灯 1 件
