ZF采埃孚自动档变速箱取力器_12档AMT变速箱取力器(12TX2420TD)_佰事瑞帕瓦取力器厂家

  • 作者:程力洒水车  发布时间:2021-1-7 11:29:57  新闻浏览热度:
  •

    ZF采埃孚自动档变速箱

    ZF采埃孚自动档变速箱取力器厂家电话:

    159-7276-7978

    变速箱参数:
    变速箱型号:12TX2420TD
    变速箱品牌:采埃孚
    变速箱系列:ZF TraXon12档系列
    档位数:12档
    前进档位:12档
    倒档数:4个
    换档方式:手自一体

    最大输入扭矩:2400N.m

    变速箱重量:265kg

    变速箱油容量:13.5L

    头档速比:16.688    2档传动比:12.924    3档传动比:9.926    4档传动比:7.688
    5档传动比:5.895    6档传动比:4.565      7档传动比:3.655    8档传动比:2.831
    9档传动比:2.174    10档传动比:1.684    11档传动比:1.291   12档传动比:1
    倒档1传动比:15.537   倒档2传动比:12.033    倒档3传动比:3.403   倒档4传动比:2.636

    产品特点:减少换档次数;节约油耗;优化、增多了空档滑行;增加驾驶舒适性;优化行驶阻力、车重等参数的计 算,提升车辆驾驶性能。

    内容介容:

    1、标准取力器

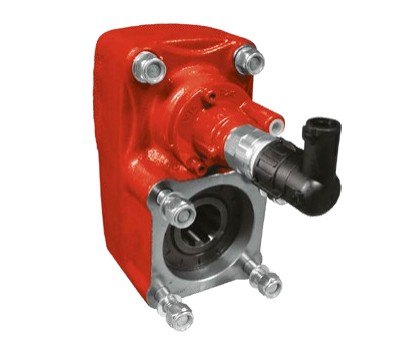

    ZF自动档变速箱标准取力器

    标准取力器:
    气动 - 后取力器 (1: 1,32)
    内部速比1:1.32,ISO 4孔标准输出。
    气动换挡,连接变速箱后部4孔窗孔。
    接触式信号开关,适用于采埃孚Traxon,Astronic, Eco4。

    总述:此说明书适用于采埃孚传胜ZF Traxon变速箱的取力器配件,以确保变速箱良好运转。如果不遵守此说明,售后将不理赔。

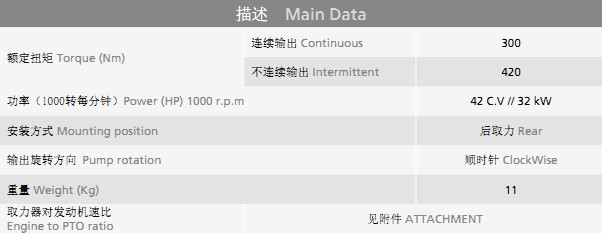

    ZF自动档变速箱标准取力器描述

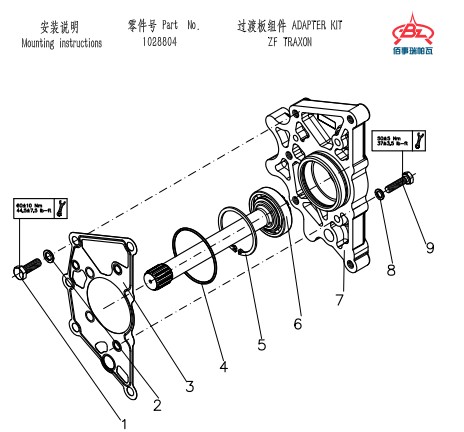

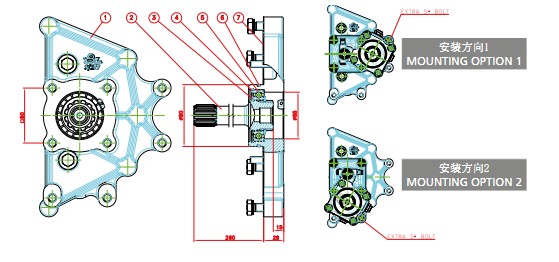

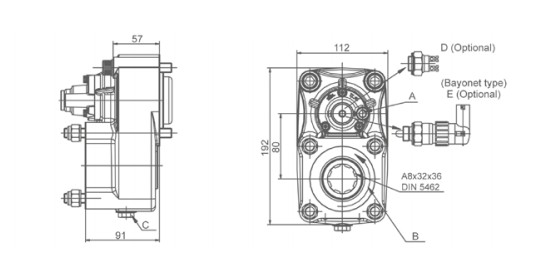

    ZF自动档变速箱标准取力器结构图

    ZF自动档变速箱标准取力器结构图

    配件清单:

    ZF自动档变速箱标准取力器配置清单

    安装步骤:
    变速箱放油,清除取力器位置的灰尘,泥土等,拆下原变速箱后盖,清洁安装面,用一个橡胶锤将PTO轴组件6轻轻敲入过渡板7,并将卡簧5卡入,然后将O型圈5安装在过渡板上,适当用油脂润滑。
    再将钢垫片放在变速箱上,最后将过渡板安装在变速箱上用螺栓1和9,垫片2和8固定,再根据取力器说明书,安装对应的取力器。
    最后务必将变速箱油加到规定液面。

    2、转置取力器

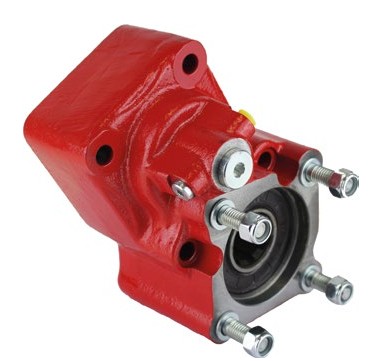

    ZF自动档变速箱转置取力器

    转置取力器-气动
    后取力器,5根螺栓固定保证重载泵的安装固定,适用于采埃孚Traxon,Astronic,Eco4,气动换挡,ISO4孔输出。

    总述:此说明书适用于后取力1:1.05-1:1.8速比的配件,以确保变速箱良好运转。如果不遵守此说明,售后将不理赔。

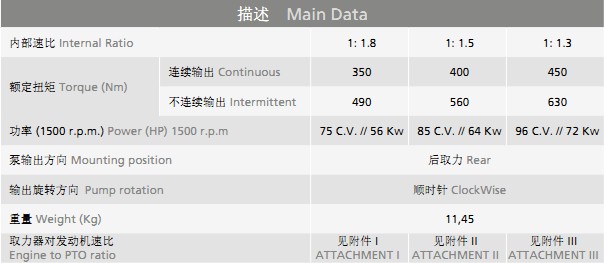

    ZF自动档变速箱转置取力器描述

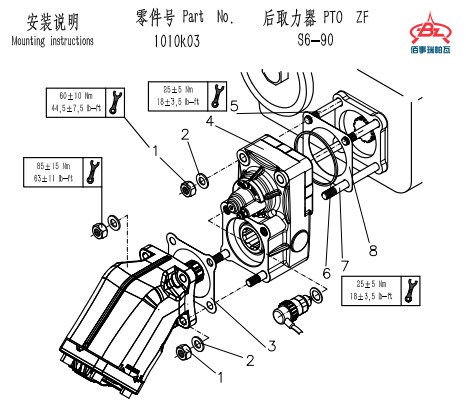

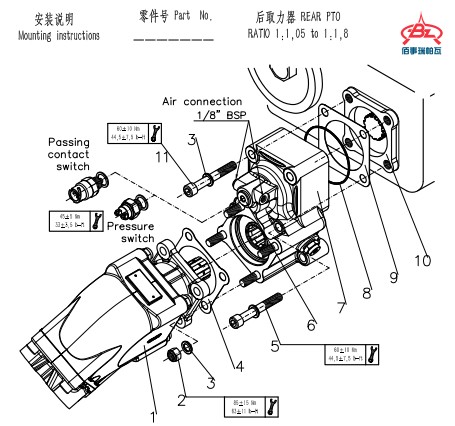

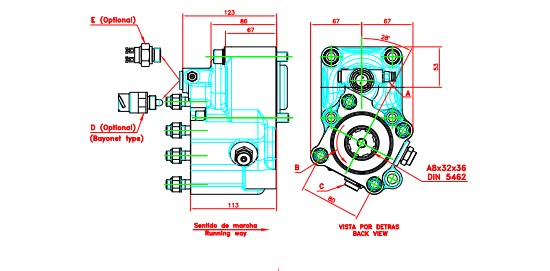

    ZF自动档变速箱转置取力器示意图

    ZF自动档变速箱转置取力器示意图

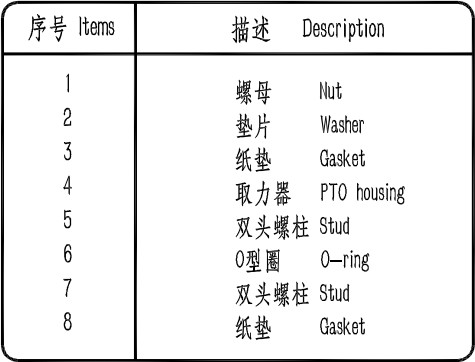

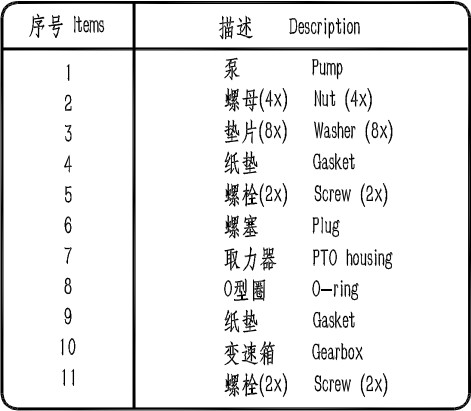

    配件清单:

    ZF自动档变速箱转置取力器配置清单

    安装步骤:
    变速箱放油,清除取力器位置的灰尘,泥土等,拆下原变速箱后盖,清洁安装面。
    在安装取力器之前,确保O型圈(8)在取力器上,可以用润滑脂固定。
    先将纸垫(9)安装在变速箱(10)上,将取力器用螺母(5和11)以及垫片(3)固定在变速箱上,然后清洁取力器和泵连接的安装表面,然后再放上纸垫(4),最后将泵用螺母(2)和垫片(3)固定好。
    装信号开关时,先将螺塞(6)拆下,然后再安装垫片和信号开关。
    最后务必将变速箱油加到规定液面。

    3、取力器过渡连接板

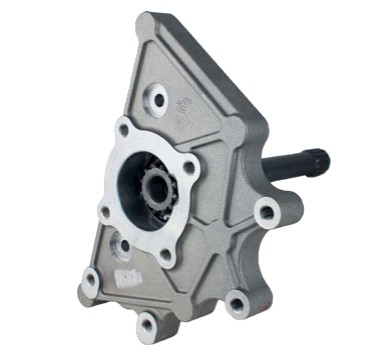

    Traxon 系列取力器过渡连接板

    Traxon 系列
    14齿连接轴配件,适用于所有ZF S6 90系列取力器。

    总述:此说明书适用于后取力1:1.05-1:1.8速比的配件,以确保变速箱良好运转。如果不遵守此说明,售后将不理赔。

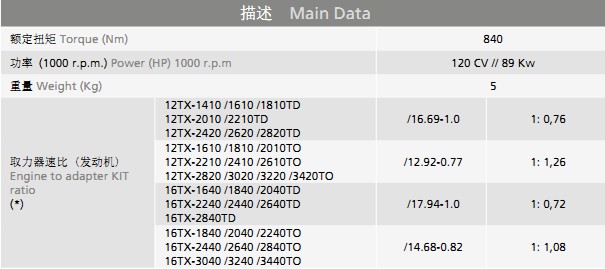

    Traxon 系列取力器描述Traxon 系列取力器示意图Traxon 系列取力器示意图

    配件清单:

    Traxon 系列取力器配置清单

    安装步骤:
    变速箱放油,清除取力器位置的灰尘,泥土等,拆下原变速箱后盖,清洁安装面。
    在安装取力器之前,确保O型圈(8)在取力器上,可以用润滑脂固定。
    先将纸垫(9)安装在变速箱(10)上,将取力器用螺母(5和11)以及垫片(3)固定在变速箱上,然后清洁取力器和泵连接的安装表面,然后再放上纸垫(4),最后将泵用螺母(2)和垫片(3)固定好。
    装信号开关时,先将螺塞(6)拆下,然后再安装垫片和信号开关。
    最后务必将变速箱油加到规定液面。
    4、取力器电路气路安装

    取力器电路气路安装

    取力器电路气路安装
