洒水车车载热水管道泵_耐高温管道离心泵_抽开水热水循环泵

  • 作者:程力洒水车  发布时间:2021-9-7 10:12:50  新闻浏览热度:
  •

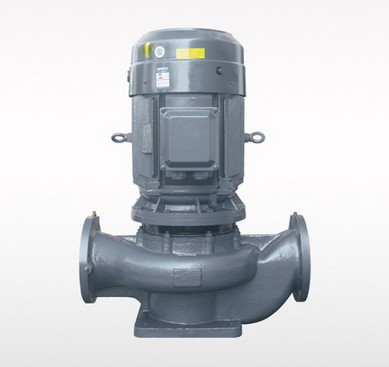

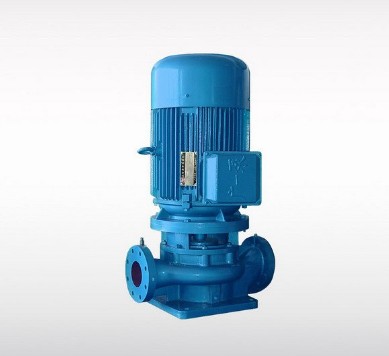

    洒水车车载热水管道泵
    用途:
    GDR型泵是管道泵的高温型。适用于采暖、浴室、锅炉等给排水以及各工艺流程的冷热水循环。
    输送介质:
    主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水不含固体颗粒或纤维的液体。
    全系列产品按输送介质温度分成两类(具体型号见性能表),一类不大于120℃,另一类不大于185℃。

    最高使用温度185℃的泵必须配防爆电机可输送易燃易爆的轻质量油。

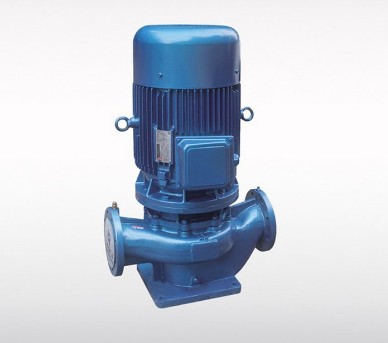

    洒水车车载热水管道泵

    工作条件:
    最高使用温度最大吸入压力:0.3MPa-0.5MPa
    材质:HT200铸铁
    最大耐温:130℃
    介质密度:P=1000kg/m3
    泵说明:
    进出水口处于同一轴线,而且口径相同,可以象阀门一样装在管路上。上开盖式结构,拆开泵盖和叶轮时不需拆卸吸进和排出管路即可更换密封和叶轮。
    旋转方向:

    从电机往泵方向看,水泵为顺时针方向旋转。

    洒水车车载热水管道泵

    配置:
    电动机配用特别设计的Y型加长轴立式电机,电动机在尺寸上和功率等级上符合IEC和DIN42673标准,运行平稳、安装方便。输送冷热易燃易爆石油制品,应配用防爆电机。
    产品执行标准:GB/T 16907
    生产许可证号:(粤)XK06-003-00015
    用途:

    GDR型泵是管道泵的高温型,适用于采暖、浴室、锅炉等给排水以及各工艺流程的冷热水循环。

    洒水车车载热水管道泵

    输送介质:
    主要供输送稀释的、清洁的、不腐蚀的、不爆炸的清水
    物理化学性质类似水不含固体颗粒或纤维的液体。
    全系列产品输送介质温度不大于120℃。
    工作条件:
    洒水车车载热水管道泵工作条件
    泵说明:
    进出水口处于同一轴线,而且口径相同,可以像阀门一样装在管路上。上开盖式结构,拆开泵盖和叶轮时不需拆卸吸进和排出管路即可更换密封和叶轮。
    旋转方向:

    从电机往泵方向看,水泵为顺时针方向旋转。

    洒水车车载热水管道泵

    配置:
    电动机配用特别设计的加长轴立式电机,电动机在尺寸上和功率等级上符合IEC和DIN42673标准,运行平稳、安装方便。
    输送冷热易燃易爆石油制品,应配用防爆电机。

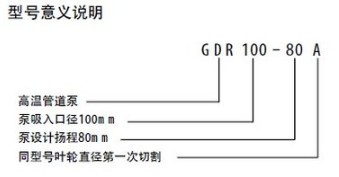

    型号意义说明:
    洒水车车载热水管道泵型号意义说明

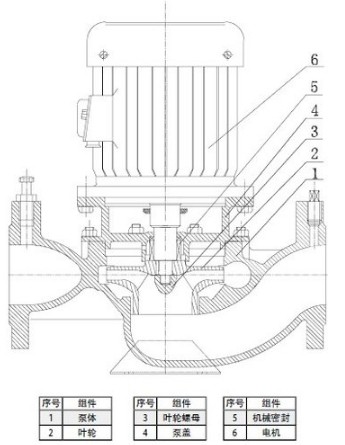

    热水泵结构图:

    洒水车车载热水管道泵结构图

    洒水车车载热水管道泵结构图

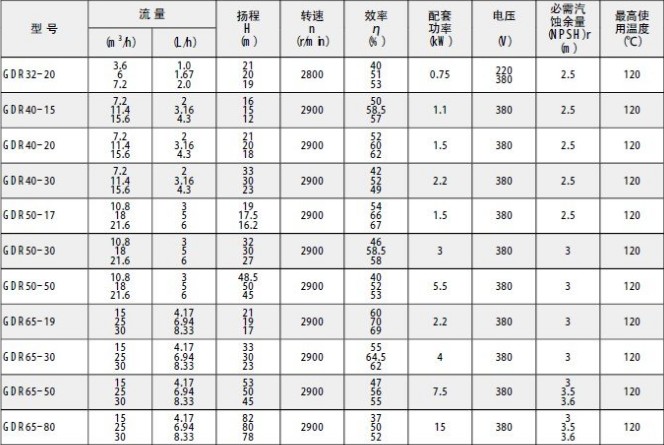

    性能表:

    洒水车车载热水管道泵性能表

    洒水车车载热水管道泵性能表

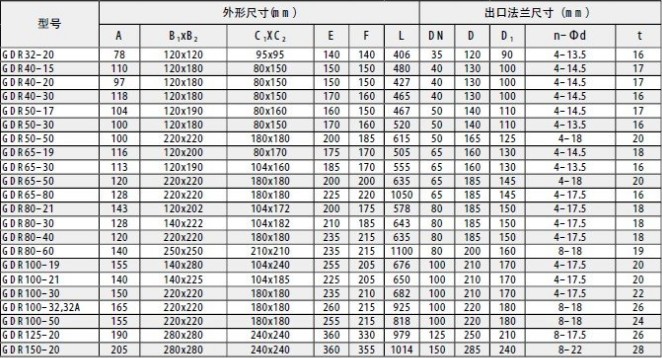

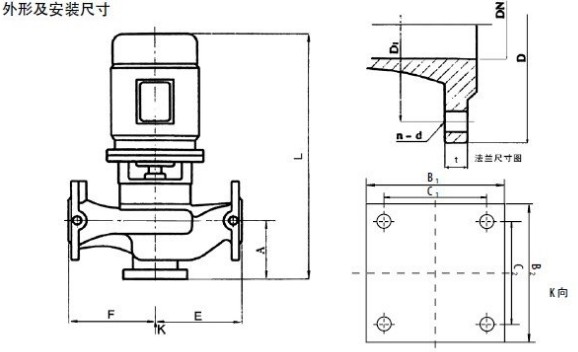

    外形及安装尺寸:

    洒水车车载热水管道泵外形及安装尺寸

    安装说明:
    ①安装时管路重量不应加在泵上,以免使泵变。
    ②泵与电机是整体结构,安装时无需找正,所以安装十分方使。
    ③当输送高温液体时为了不使泵承受管路的热变形,泵座的底脚螺栓不应固定,当管路系统在热胀冷缩时,使泵能与管路一起移动。
    ④为了防止杂物进入泵内,应在泵进口前面安装比吸入管截面积大3-4倍过滤器。
    起动和停车
    起动前准备:
    ①试验电机转向是否正确,从电机顶部往泵看为顺时针旋转,试验时间要短,每次不应超过10秒,以免机械密封干磨擦。
    ② 灌液:打开排气阀将所输送液体灌满吸入口管路及泵内,若是闭式回路应将液体灌满整个管路系统,以驱除系统内空气。灌满后关闭排气阀。
    ③用手盘动泵以使润滑液体进入机械密封端面内。
    起动:
    ①关闭吐出管路阀门。
    ②起动电机,观察泵运转是否正常,吐出管阀门时间不得超过3分钟。
    ③输送高温液体时应对泵进行 预热,把输送液体逐渐升温不断循环来达到,升温速度应小于5℃/分。
    ④调节出口阀门到所需工况。
    ⑤检查轴封泄漏情况,正常时机械密封泄漏量应小于3滴/分。
    ⑥检查电机,轴承体处温升≤70℃。
    停车:
    ①降温,降温速度<10℃/分,把温度降低到80℃以下才能停车。
    ②关闭吐出管路阀门。
    ③停止电机。
    ④如果长期停车,或停车后温度在3℃以下,应将泵内液体放尽。
    ⑤安装后拔动泵轴,叶轮应无磨擦声卡死现象,否则应将泵拆开检查原因。
    ⑥重新组装泵时不应让杂物掉入配合面内,并检查泵叶轮口环处的同心度≤0.1mm。
    泵的维修:
    1.运行中的维护:
    ①吸入管路必须充满液体,禁止泵在汽蚀状态下长期运行。
    ②定时检查电机电流值,不得超过电机额定电流。
    ③输送高温度液体时产格遵守升温及降温速度,以防止热冲击,保护泵及管路各密封面、防止高温液体喷出伤人。
    ④泵经过长时间运行后,由于机械磨损,使机组噪音及振动增大时,应停机检查:叶轮口环间隙应≤1毫米,不同心度应≤0.2毫米,否则应更换易损零件及轴承,机组大修期一般为一年。
    2.机械密封维护:
    ① 机械密封润液应清洁无固体颗粒。
    ② 严禁机械密封在干磨情况下工作。
    ③ 起动前应先盘动泵(电机)几圈,以免突然起动造成石墨环断裂损坏。
    ④当密封泄漏量超过3滴/分时,在一周内仍无下降趋势,则应停机检修。
    ⑤本泵使用的机械密封的密封腔压力≤0.8Mpa。
    拆卸:
    1、拆下管路系统。
    2、折下泵体,拧开叶轮螺母(右旋)取下叶轮。
    3、把叶轮卸下后再拆密封。卸机械密封时应注意:
    ①不能用手锤及铁器敲击,以免损坏动静环。
    ②如果有污垢堆积折不下来,应清洗干净后拆卸。
    动静环端面应用冷油及脱脂棉洗干净。
    ③密封端面不应有明显擦伤、裂纹、碰伤等缺陷,如有缺陷应修复或更换新的。
    ④配置时应在封面涂上清洁油脂。

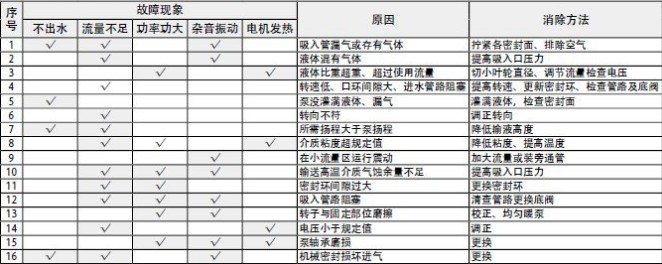

    故障原因及排除方法:

    洒水车车载热水管道泵故障原因及排除方法
