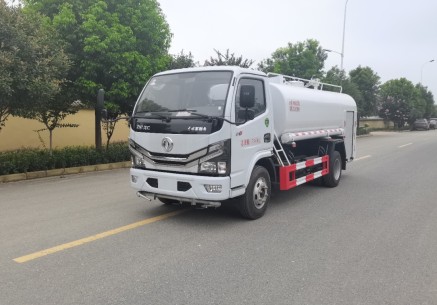

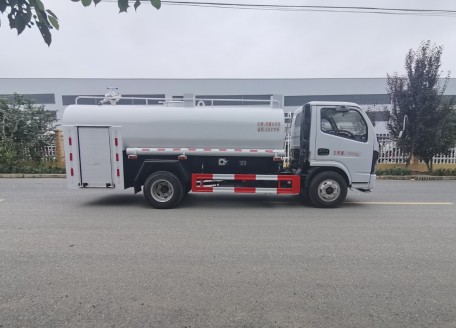

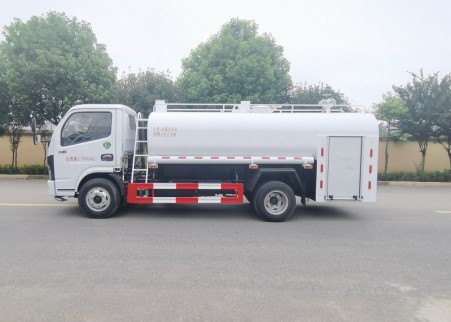

浩天星运牌HTX5070GPSL6型绿化喷洒车(多利卡EQ1075SJ3CDF底盘)4.5方东风单排消防洒水车底盘配置:
采用东风多利卡D6S,底盘型号:EQ1075SJ3CDF,驾驶室1730/单排,3308轴距,前桥2T,后桥3.5T。7.00R16钢丝胎,全柴115马力(Q23-115E60),85功率,国六排放标准,标配方向助力,断气刹,电子熄火,离合助力/ABS、电动门窗,中控锁,多功能方向盘。国六排放标准,万里扬五档变速箱(万里扬5GT32),前桥1.8吨/后桥3.5吨,192双车架,空调电动窗,ABS,断气刹。
一、底盘
型号:东风汽车股份有限公司/EQ1075SJ3CDF
发动机:安徽全柴动力股份有限公司
型号:Q23-115E60
外形尺寸(mm):长:6350 宽:2000 高:2400
排放标准:GB17691-2005(国VI),GB3847-2005
功率:85KW(115马力)
驱动型式:后轮驱动
轴距:3308mm
结构:单排驾驶室
座位设置:2人
驾驶室内:除原车设备外,加装有取力器控制开关、100W警报器、回转警灯开关、电台电源线桩头。
三、4.5方东风单排消防洒水车容罐
容量:水:4500Kg
材质:水罐:优质碳钢
结构:框架焊接。内设防荡板
设备:1个人口孔,带有快速锁紧及开启装置。1个液位指示器,1个排污口,带不锈钢球阀,1个注水口
消 防 泵: 上海茸申CB10/20常压消防泵
流 量: 常压20L/s
压 力: 常压1.0
吸水深度:≥7m
引水时间:≤35s
安装型式: 后置
吸水管路:水泵设有Φ100mm进水口,可从天然水源吸水或从液罐吸水。
出水管路:1个出水口;通过罐到罐顶部有1个直径≥89mm的水炮管路;
放余水管路:为保护水泵及各球阀,在管路中加装了放余水管路,并分别配有球阀。
冷却水管路:为使取力器在工作中应付各种复杂情况,管路中配有一冷却水管路进出水管路中配不锈钢球阀。
五、消防炮
型号:成都威斯特PS8/20W型
消防炮
流量:低压20(L/s)
射 程:水≥50m
压 力:低压1.0MPa
型式:全功率夹心取力器
冷却方式:强制式水冷
润滑方式:飞溅式油润滑
七、泵房
材质:骨架为优质钢,蒙板为铝合金板粘接结构
结 构:泵房内分隔采用型钢结构,牢固可靠,提高空间利用率和可变性。左右后三侧均采用铝合金卷帘门。
器材布置原则:
所有器材放置确保战斗展开时队员不干涉;
按照使用频率和器材重量及外形放置器材;
按照战斗编成和器材使用逻辑关系放置器材;
按照人体行为科学放置器材。
八、电器系统:
车顶前面采用长排警灯(位于驾驶室前顶端);
车辆下方安装侧标志灯;
警报器功率为100W;
警报器、警灯电路为独立式附加电路,控制器件安装在驾驶室内。
泵室后有独立的消防泵控制系统。
九、总体技术要求
1、整车外观保持一定的平整度,且符合有关规定。
2、所有铆接保持一定的密度,符合企标规定。
3、所有焊接牢固,光洁,平整,符合企标规定。
4、所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志。
十、随车文件
1)底盘使用说明书
2)底盘质量保修卡
3)底盘维修手册
4)底盘合格证
5)随车工具清单
8)消防车使用说明书
9)消防车消防器材清单
10)消防车合格证
