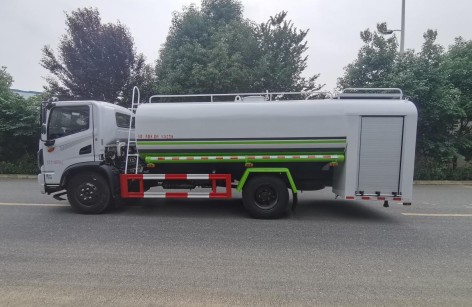

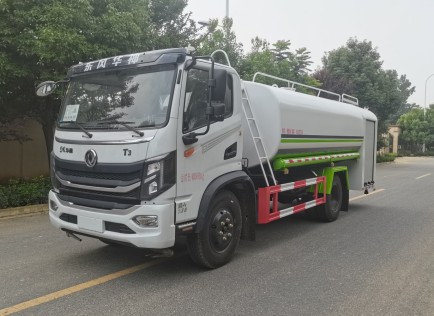

国六东风华神(T3)11方消防洒水车厂家电话:
159-7276-7978
整车型号:HTX5141GPSL6型绿化喷洒车 (东风华神T3底盘型号:EQ1146TL6DJ1)一、国六东风华神(T3)11方消防洒水车底盘
型号:东风汽车集团有限公司/EQ1146TL6DJ1
发 动 机:广西玉柴机器股份有限公司
型 号:YCY30165-60
外形尺寸(mm):长:7460 宽:2250 高:2900,3200,3300
排放标准:GB17691-2018国Ⅵ
功 率:121KW(165马力)
驱动型式:后轮驱动
轴 距:3800mm
二、国六东风华神(T3)11方消防洒水车驾驶室
结 构:单排驾驶室
座位设置:2-3人
驾驶室内设备:除原车设备外,加装有取力器控制开关、100W警报器、回转警灯开关、电台电源线桩头。
三、国六东风华神(T3)11方消防洒水车容 罐
容量: 水:11000Kg
材质: 水罐:优质碳钢
结构: 框架焊接,内设防荡板。
设备: 1个人口孔,带有快速锁紧及开启装置。
1个液位指示器。
1个排污口,带不锈钢球阀。
1个注水口
消防泵: CB10/30-BL常压
消防泵流量: 常压30L/s
压力: 常压1.0
吸水深度:≥7m
引水时间:≤35s
安装型式: 后置
管路系统
吸水管路:水泵设有Φ100mm进水口,可从天然水源吸水或从液罐吸水。
出水管路:1个出水口;
通过罐到罐顶部有1个直径≥89mm的水炮管路;
放余水管路:为保护水泵及各球阀,在管路中加装了放余水管路,并分别配有球阀。
冷却水管路:为使取力器在工作中应付各种复杂情况,管路中配有一冷却水管路进出水管路中配不锈钢球阀。
五、消防炮
型号:PS30型消防炮
流量:低压30(L/s)
射程:水≥60m
压力:低压0.7MPa
型 式:全功率夹心取力器
冷却方式:强制式水冷
润滑方式:飞溅式油润滑
七、泵房
材质:骨架为优质钢,蒙板为铝合金板粘接结
结构:泵房内分隔采用型钢结构,牢固可靠,提高空间利用率和可变性。左右后三侧均采用铝合金卷帘门。
器材布置原则:
所有器材放置确保战斗展开时队员不干涉;
按照使用频率和器材重量及外形放置器材;
按照战斗编成和器材使用逻辑关系放置器材;
按照人体行为科学放置器材。
八、电器系统
车顶前面采用长排警灯(位于驾驶室前顶端);
车辆下方安装侧标志灯;
警报器功率为100W;警报器、警灯电路为独立式附加电路,控制器件安装在驾驶室内。
泵室后有独立的消防泵控制系统。
1、整车外观保持一定的平整度,且符合有关规定。
2、所有铆接保持一定的密度,符合企标规定。
3、所有焊接牢固,光洁,平整,符合企标规定。
4、所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志。
十、随车文件
1)底盘使用说明书
2)底盘质量保修卡
3)底盘维修手册
4)底盘合格证
5)随车工具清单
8)使用说明书
9)随车器材清单
