JDF5041GGSBAW6型供水车技术规格书

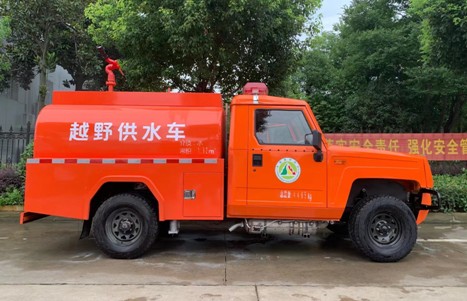

北汽勇士单排四驱供水消防车详细描述：一、 整车
1. 外廓尺寸：5000，5150 mm×1870 mm×2080 mm
2. 乘员人数： 2
3. 水罐：容积1660 L
二、 底盘
1.型号：BAW2043HHS42D
2.驱动型式：4×4
3.轴距：3035mm
4.发动机：型号为YCY24140-60A，直列四缸、水冷、高压共轨、增压中冷柴油发动机
额定输出功率为：103KW
排放标准：国Ⅵ
5.变速箱：机械式手动变速箱，5个前进档
6.分动箱:四驱机械手动,全驱/后驱两挡转换
7.转向系统：左置，液压助力转向，方向盘高度和角度可调
8.制动系统
行车制动：真空助力制动
驻车制动：中央鼓式制动
辅助制动：发动机排气制动9.最高车速：120km/h
10.取力器：底盘自带取力器，电磁阀控制，飞溅润滑。
1. 结构：整体钢骨架焊接平头驾驶室，固定型。
2. 布局：单排双门，乘员人数为2。
3. 设备：除原车设备外，还装有取力器开关、侧标志灯开关、手油门等。
四、 上装
(一) 罐体
1. 容积：1660L（水）。
2. 结构：
方圆焊接结构，内设分仓隔板。
人孔及人孔盖1套，直径φ500 mm。
注水管位于罐体右边，通径为DN65。
排污管1个，位于罐体底部，通径为DN40。3. 材质：采用优质碳钢材料焊接而成，筒体厚度为3mm，封头厚度为4mm。内壁全部做防腐处理，经久耐用。
4. 设备：
人孔盖：带快速锁紧及开启装置，开启快捷、安全。
排污阀：手动控制
(二) 器材箱
1. 结构：
箱体为方圆焊接结构,与前端水罐为整体滚压成型。
根据器材固定需要，配置铝合金型材固定架或隔板。
2. 材质：为优质碳钢材料。
3. 仓门：翻转向上开门
4. 爬梯：罐体左前侧配备可供消防人员上下的爬梯。
五、 泵及水路系统
1． 洒水泵:
型号:65QZB-50/110自吸离心式
流量:50(m3/h)
扬程(m):110m-150m
额定功率：24KW2． 洒水炮
安装位置：器材箱顶部
流量及压力：8L/S@0.6MPa
射程：不小于30m旋转角度：360°
俯仰角；-15°～60°
3． 管路
罐吸水管路：DN50，带手动阀。
外吸水管路：DN50，侧置向外。
水枪出水管路： DN65，带止回阀，顶置向上。
水带出水管路： 2×DN65，带手动球阀，侧置。
泵往罐注水管路：DN50，带手动球阀，侧置向外。
消防栓注水管路：DN65，带管牙扪盖，罐体右侧。
放余水管路：位于泵、罐体及管路的最低处，以防泵、罐及管路等在低温状态下冻裂。
电气系统
1.车辆两侧装有1个符合国家标准的侧标志灯。
2.尾部装有符合国家标准的示廓灯、组合尾灯和牌照灯。
1.配备原则
客户有特殊需求时，根据客户的需求配备。
客户没有特殊需求时，按照公司的企业标准配备。
七、随车基本配备清单
供水车的外表喷涂颜色：红
九、随车文件资料
底盘使用说明书（1份）
底盘维修手册（1份）
底盘质量保修卡（1份）
底盘合格证（1份）
随车维修工具清单（1份）
洒水泵使用维修说明书（1份）
供水车使用说明书
供水车交货清单
供水车合格证
供水车交接清单
