气动衬氟蝶阀是为了适应一些具有强酸、强碱的腐蚀性环境，石油、化工、食品等多个特殊领域的需要，在常规蝶阀的阀内和阀板上衬聚四氟，使介质和阀体隔离，达到防腐的效果。具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前，衬四氟蝶阀，衬胶蝶阀作为一种用来实现管路系统通断及流量控制的元件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。

概述：
D671X/F/P气动四氟蝶阀具有体积小、轻便宜人、性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。气动四氟蝶阀阀座衬四氟和304不锈钢的阀板，比标准的蝶阀要耐磨耐腐蚀，广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

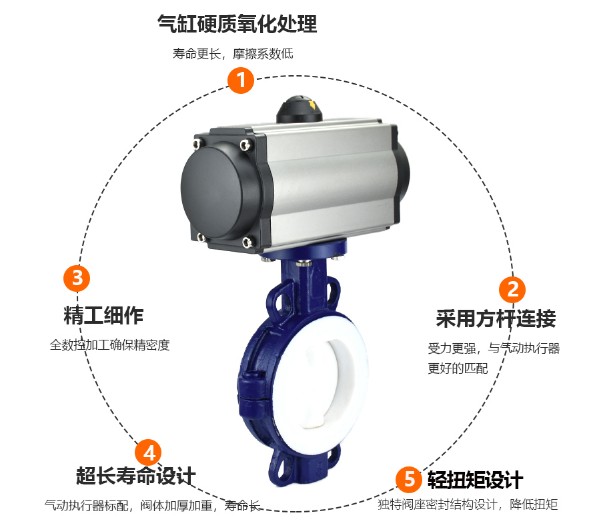

气动执行器采用新型ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。

一、D641F46气动衬氟蝶阀概述
气动衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴两端的密封由蝶板与阀座 之间的旋转基面加氟橡胶来控制；保证阀轴不与腔内流体介质接触。广泛适用于各种不同类型工业管道中液体和气体（包括蒸 气）的输送，有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱等具有强腐蚀性的介质。
二、D641F46气动衬氟蝶阀 结构特点
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
三、D641F46气动衬氟蝶阀 采用标准
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
四、D641F46气动衬氟蝶阀执行机构
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有&lusmn;4°的可调范围。确保与阀门的同步精度。
五、D641F46气动衬氟蝶阀 附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
六、D641F46气动衬氟蝶阀 主要技术参数
阀体：球墨铸钢、铸钢、合金钢、不锈钢
蝶板：灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈：各种橡胶、聚四氟
阀杆：2Cr13、不锈钢
填料：O型圈、柔性石墨
七、气动衬氟蝶阀主要参数：
阀门型号：D671F46，D641F46等
主体材质：铸铁，铸钢/碳钢WCB，不锈钢CF8等。
尺寸范围：DN50-DN600（2"-24"）。
压力范围：0.6-2.5Mpa（150-300lb）。
适用温度：-29℃≤t≤180℃。
设计标准：国标GB，美标ANSI等
八、气动衬氟蝶阀订货说明：
1、气动执行器作用方式及气缸类型：作用方式（双作用、单作用）、气缸类型（GT/AT/AW）
2、阀体选择参数：管道介质、温度、压力、口径、连接方式及阀体材质等
3、所需气动附件（可选）：电磁阀、定位器、限位开关、气源处理元件、手动机构等

九、气动对夹式衬氟蝶阀阀体采用分体式，阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制；保证阀轴不与腔内流体介质接触。气动衬氟蝶阀广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，有严重腐蚀性介质的使用场合，如：氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

十、气动对夹式衬氟蝶阀衬里材料：
聚三氟乙烯PCTEF(F3)
适用介质：各种有机溶剂，无机腐蚀液(氧化性酸类)
使用温度：-195~120
特点：耐热性，电性能和化学稳定性仅次于F4，机械强度，蠕变性能，硬度比F4好些
聚全氟乙烯FEP(F46)
适用介质：任何有机溶剂或试剂，稀或浓无机酸，碱，酮，芳烃，氯化烃等。
使用温度：-85~150
十一、特点：力学，电性能和化学稳定性基本与F4相同，但突出优点是动击韧性高，有极好的耐候性和辐射性。
D671F46气动衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，该衬氟阀门操作轻便，严密的密封性能，超长的使用寿命，可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。
阀体采用分体式，阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制，保证阀轴不与腔内流体介质接触。广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送，有严重腐蚀性介质的使用场合，
如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

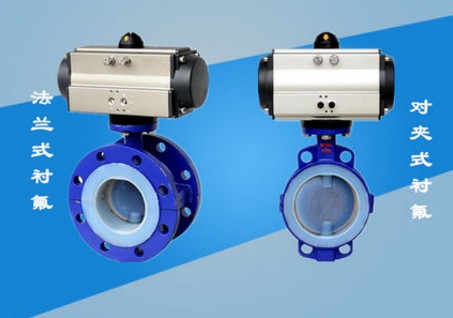

气动对夹衬氟蝶阀：气动对夹衬氟蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，也可以作为调节和截止使用。

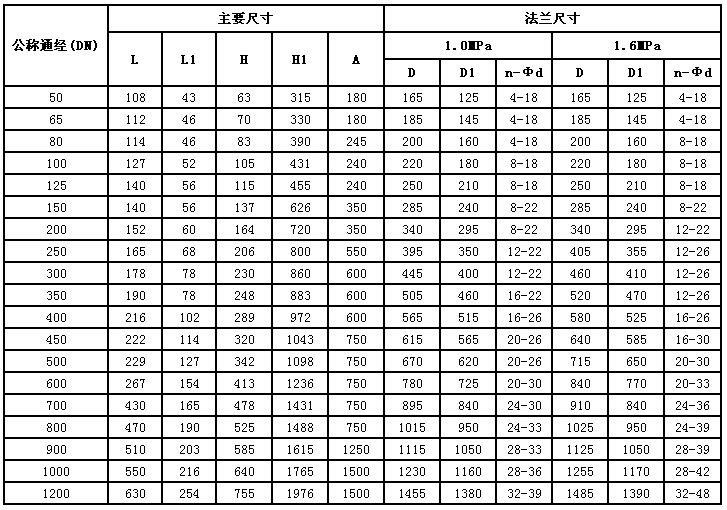

十二、气动衬氟蝶阀主要外形尺寸与连接尺寸(mm)：
