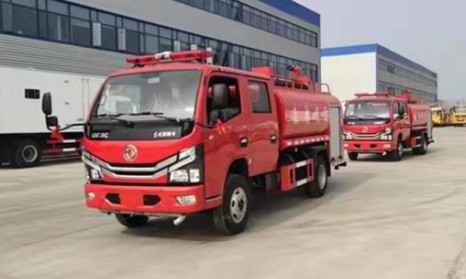

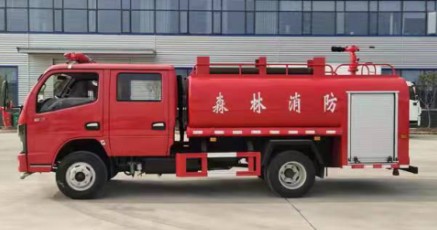

4立方东风双排消防洒水车厂家直销电话:
159-7276-7978
整车型号:HTX5075GPSLL6型消防洒水车
底盘型号:多利卡EQ1075DJ3CDF底盘一、4立方东风消防洒水车(双排驾驶室)底盘:
型 号:东风汽车股份有限公司/EQ1075DJ3CDF
发动机:安徽全柴动力股份有限公司
型号:Q23-115E60
外形尺寸(mm):长:6470 宽:1980 高:2660
排放标准:GB17691-2005(国VI),GB3847-2005
功率:85KW(115马力)
驱动型式:后轮驱动轴距:3308mm
二、4立方东风消防洒水车(双排驾驶室)驾驶室:
结构:双排座驾驶室
座位设置:2+3人
驾驶室内设备:除原车设备外,加装有取力器控制开关、100W警报器、回转警灯开关、电台电源线桩头。
容量:水:3740Kg
材质:水罐:优质碳钢
结构:框架焊接。内设防荡板
设 备: 1个人口孔,带有快速锁紧及开启装置,1个液位指示器,1个排污口,带不锈钢球阀,1个注水口。

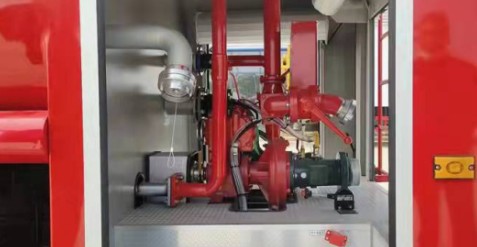

四、4立方东风消防洒水车(双排驾驶室)消防泵及管路系统:
消防泵:上海茸申CB10/20常压消防泵
流量:常压20L/s
压力:常压1.0
吸水深度:≥7m
引水时间:≤35s
安装型式:后置
管路系统:
吸水管路:水泵设有Φ100mm进水口,可从天然水源吸水或从液罐吸水。
出水管路: 1个出水口;通过罐到罐顶部有1个直径≥89mm的水炮管路;
放余水管路:为保护水泵及各球阀,在管路中加装了放余水管路,并分别配有球阀。
冷却水管路:为使取力器在工作中应付各种复杂情况,管路中配有一冷却水管路进出水管路中配不锈钢球阀。
消防炮型号:成都威斯特PS8/20W型
消防炮流量:低压20(L/s)
射程:水≥50m
压力:低压1.0MPa
六、 取力器:
型式:全功率夹心取力器
冷却方式:强制式水冷
润滑方式:飞溅式油润滑
七、 泵房:
材质:骨架为优质钢,蒙板为铝合金板粘接结构
结构:泵房内分隔采用型钢结构,牢固可靠,提高空间利用率和可变性。左右后三侧均采用铝合金卷帘门。
器材布置原则:所有器材放置确保战斗展开时队员不干涉;按照使用频率和器材重量及外形放置器材;按照战斗编成和器材使用逻辑关系放置器材; 按照人体行为科学放置器材。
车顶前面采用长排警灯(位于驾驶室前顶端);车辆下方安装侧标志灯;警报器功率为100W;警报器、警灯电路为独立式附加电路,控制器件安装在驾驶室内。泵室后有独立的消防泵控制系统。
九、总体技术要求:
1、整车外观保持一定的平整度,且符合有关规定。
2、所有铆接保持一定的密度,符合企标规定。
3、所有焊接牢固,光洁,平整,符合企标规定。
4、所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志。
十、随车文件:
1、底盘使用说明书
2、底盘质量保修卡
3、底盘维修手册
4、底盘合格证
5、随车工具清单
8、使用说明书
9、车辆器材清单
10、整车合格证
随车技术文件:
1、车辆使用说明书1本
2、车辆器材配置表1单
3、汽车底盘使用说明书1本
4、汽车底盘合格证1单
5、随车附件(工具)1套 原底盘随车附件、工具
随车器材:
1 、消防吸水管 2 根 φ100×2000m
2 、异径接口 1 件 65/80
3 、直径65×20m水带 2 盘 常压
4、 吸水管扳手 2 件
5 、消防水枪 2 支 直流开关开花各一支
6 、灭火器 1 具 3KG
7、 前冲 2 个
8、 后洒 2 个
