80QZBF-60/90S自吸式洒水车泵,威龙|亿丰|金龙|洒水车水泵


80QZBF-60/90S自吸式洒水车泵,威龙|亿丰|金龙|洒水车水泵

80QZBF-60/90S自吸式洒水车泵,威龙|亿丰|金龙|洒水车水泵

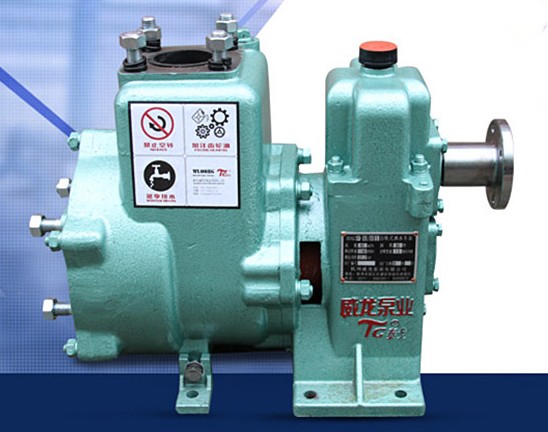

80QZBF-60/90S自吸式洒水车泵图片

洒水车水泵厂家直销电话:159-7276-7978

80QZBF-60/90S自吸式洒水车泵:

流量:60m3/h,扬程:90米,转速:1180r/min,自吸性能:1.5min/4m,配用功率:22.5kw,功率:65%,S表示左旋。

洒水泵开始正常输液为保证泵的良好的自吸性能,必须注意:
1、泵工作时,泵内的液体存量必须高于泵轴,进口管安装必须高于泵中心
线150mm以上。
2、进口管路系统不得漏气。
3、泵出口应先安装一段不短于180mm直管后,再接弯管。
结构特点:
1、自吸式洒水车泵为带有增速箱的自吸离 心泵,主要由泵体、叶轮、机械密封、轴、增速箱等部件组成。
2、泵工作时需要的动力直接由汽车发动机通过取力器提供。作地面泵站也可用电机或柴油机驱动。
3、当水源含有泥沙、杂物时,吸入管进口应置于网罩内,网罩通孔总面积应大于300cm2,而网孔直径应小于6mm.
4、泵的轴封采用机械密封,因此泵运行可靠、寿命长。
使用要求:
1.启动前,首先检查齿轮箱内油是否足够。注意:新泵使用一星期后,应放净齿轮油更换新齿轮油。
2.检查泵内是否存有足够的液体,检查放水阀是否已关闭。
3.打开出口管路阀门少量,开足进口管阀门。
4.泵的吸入管口应浸在液面30cm下,以防空气吸入。吸入管口的滤网也不能太密,更不得堵塞。
洒水车水泵的拆卸方法:
1、找到放油螺丝将其旋下,打开放水阀门将水泵里的剩余液体和齿轮箱里的润滑油排出干净,免得洒水车水泵里的水倒出弄脏衣服。
2、把管道和机座螺栓一一拆除,将泵取下,拆去进口法兰,拆下法兰盘的时候要记住水泵进出口的安装位置,方便安装时对接进出口。
3、拆叶轮,先旋下叶轮螺母,再拆下洒水车水泵与齿轮箱的联接螺母,然后用M12螺栓慢慢的顶开螺孔中旋入的M12螺栓,这时候泵体和齿轮箱同时被顶开,第一级中轮自动脱出,第二级叶轮,机械密封就和齿轮箱一起与泵体分离。
4、拆去齿轮箱盖和输入轴承盖,将输入轴承由水泵体侧打出,最后从箱体上方将主动齿轮取出。
洒水泵安装方法和拆卸的步骤是相对的,只是注意以下几点:
1、安装前就先把洒水泵两侧的撑脚卸下,将泵轴心与联轴器对准,把齿轮箱上的四个螺栓拧紧后再将撑脚装上。
2、注意对整齐油封间隙,调试叶轮的位置,不要使其在旋转时擦到箱体。
3、洒水泵进出口管路必须紧固在车身上,不要使其重量被泵承受,管路中还应加装过滤网。该系列采用外混式自吸结构,泵内应存在适量的液体。泵启动后,叶轮旋转,叶轮进口处形成负压,吸入管路中的气体与泵内液体混合,通过压出室进入气液分离室。由于气液的比重差,气体从液体事分离出来,从出口管中排出,液体在气体分离室中下沉,经多循环,直到吸入管内的气体排净而充满液体,完成自吸过程,泵开始正常输液。因此,为保证泵具有良好的自吸性能,必须满足以下条件:
1、泵工作前,泵内的液体存量必须高于泵轴,因此泵进口处于中心线必须高于泵轴中心线300毫米。
2、进口管路系统必须保证不漏气。
3、吸水管的吸入头必须浸没于水下,以免空气吸入水管。
4、出口管道与泵出口连接时,必须保证直管长度大于等于200毫米后再接弯管。
洒水车水泵无压力解决方法:
1、当您发现洒水车抽不上来水时,你首先应该检查一下洒水车的管路是否密封严了,经过检查没有问题的话,那么我们接着检查一下洒水车胶垫,调整一下密封垫的厚度,拧紧相关的螺丝。经过检查以上部分不存在任何问题的话,下一步就应试查看洒水车滤水器是否入水够深,吸水高度应大于允许高度,我们应当确认滤水器吸水高度小于5米,足够深置。如果洒水车还是抽不上来水的话,那就可能是进水管路堵塞了,你要做的就是疏通管路。
2、当你发现洒水车洒水宽度不足的时候,首先应查看一下洒水泵转速是否达不到额定值,我们只需要加足油门,提高洒水车发动机转速让其到达洒水泵转速的额定值。然后再检查一下洒水车喷头喷洒角度是否正确,若是我们只需要调整喷头喷洒角度到达正确位置就行。若洒水宽度还是不足的话,我们可以检查一下洒水车管路是否堵塞或者泄露,只需将其排除即可。
3、洒水车水罐放不出来水可能是水罐太脏,滤网堵塞,你要做的就是将水罐冲洗衣干净,清洗滤网清楚滤网里的杂物。如果是冬天出现放不出来水的情况,可能是温度过低造成罐内结冰,应该使用热水或者热气使冰融化。
洒水车水泵厂家直销电话:159-7276-7978
