YZR5070GXFSG25/B6A型水罐消防车技术规格书
国六福田康瑞H2水罐消防车厂家电话：
159-7276-7978

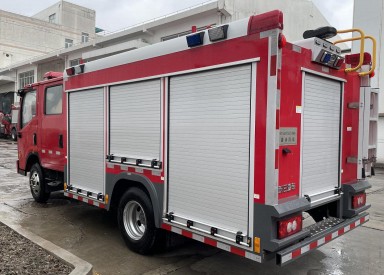

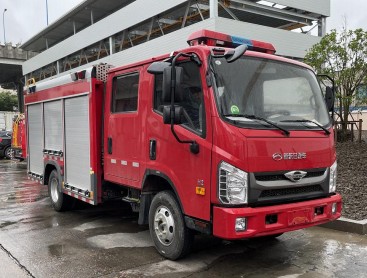

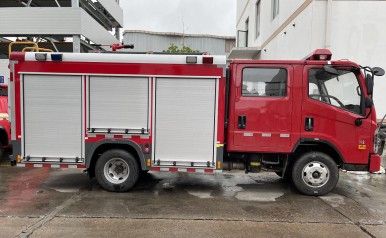

一、整车要求福田水罐消防车是由二类汽车底盘、水罐、水泵、管路、仪表电路系统等部件组成，该车装配铝合金后爬梯 （可拆卸），泵房在整车尾部，罐体为钢板焊接式，罐体材质为优质碳钢板，罐体内部做防腐处理，载水2.5方。该车装备CB10/20消防泵，PS8/20W消防炮。
二、整车主要参数
外廓尺寸：6370x2120x2800mm
最大总质量：7130kg
载液量：罐体容积2500L
最高车速：95km/h
水泵额定流量：20L/s@1.0MPa
消防炮额定流量：20L/s@0.8MPa
消防炮射程：≥50m
接近角/离去角：13°/ 13°
整车型号：YZR5070GXFSG25/B6A
三、底盘主要参数
（福田BJ1076VEADA-51型底盘）
型号：BJ1076VEADA-51福田国六底盘
驱动型式：4×2
轴距：3360mm
最高车速：95km/h
发动机型号：Q28-130C60
额定功率：96KW
总质量：7360kg
四、驾驶室
结构：平头、四开门双排驾驶室。
座位设置：前排3人 （含驾驶员）+后排3人
设备：除原车设备外，加装有100W警报器、取力器控制开关及警灯控制盒。
五、容罐
材质：水罐采用优质碳钢板，罐体内部进行腐处理，水罐底板4mm碳钢板，水罐侧板及封板3mm碳钢板，水罐顶板3mm碳钢花纹板；
结构：钢板焊接式，内设防荡板
设备：1个人口盖，带有快速锁紧及开启装置
1个溢流装置
1个液位指示计
1个排污口，手动阀控制
技术要求：符合XF39《消防车消防要求和试验方法》的有关规定
六、消防泵
流量：20L/s
压力：1.0Mpa
最大吸深：7m
引水时间：≤35s
真空泵形式：活塞式
安装形式：后置式
七、管路系统
罐出水管路：设有1个DN100的罐出水管路，水由罐体进入消防泵，装有1只DN100手动蝶阀，通过DN100挠性接头连接水罐与消防泵。
外进水管路：消防泵后部有一个外进水口，外接100吸水管，螺纹式管牙接口（KA100扪盖密封）；
出水管路：※消防泵左右各有1个DN65的常压出水口；
※1个DN65的炮管路，采用DN65挠性接头，用DN65炮球阀控制。
注水管路：※2个DN65管路 （外注水）位于前器材箱内部两侧；
※1个DN65罐注水管路，可通过消防泵直接向罐内注水；
放余水管路：为保护水泵及各球阀，在管路的最低处加装放余水阀。
冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。
八、取力器
操纵：电磁阀控制 （电动操控）
冷却方式：强制可调式水冷
润滑方式：飞溅式油润滑
九、消防炮
流量：20L/s
射程：≥50m
压力：0.8MPa
回转角度：水平360°，俯仰-35°～70°
十、器材箱
材质：骨架为优质型钢；蒙板为氧化铝合金花纹板粘结结构。
结构：全钢框架焊接结构，车身左右各3扇铝合金卷帘门，后泵房后侧1扇铝合金卷帘门，轻便可靠、噪声小。
器材布置原则：
按战斗编成和战斗展开设计器材集成；
按人体工程学原理设计各种器材托架；
按使用逻辑关系和使用频率放置器材；
站在地面或踏板上2个动作内取用任何器材。
十一、电器系统
※ 驾驶室顶部配备1.2米长排豪华红红LED警灯。
※ 整车后顶部安装50W LED消防探照灯1个，360度遥控转动。
※ 车辆尾部安装可折叠式爬梯。
※ 车辆两侧上方各配有2个红蓝爆闪灯及2个侧照明灯，下方安装安全标志灯和侧回复反射器 （组合式），配有前、后示廓灯，两侧各一只转向灯，器材箱、泵房内均装有照明灯，并符合GB4785规定。
※ 警报器功率为100W；警报器、警灯、爆闪灯电路为独立式附加电路，控制器件安装在驾驶室内。
※ 附加仪表、开关集中布置在控制面板上，利于操作。仪表板上装有：压力表、液位计、电源总开关及器材箱灯开关等。
十二、总体技术要求
1、所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；
2、整车性能符合GB7956 《消防车性能要求及试验方法》的规定；
3、液罐质量符合XF39的规定;
4、整车外观美观大方,平整度符合XF39的规定;
5、所有粘接平整牢固，符合企标规定。
6、所有焊接牢固、焊后打磨光整。

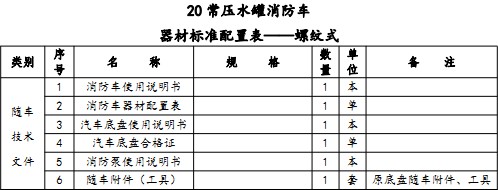

十三、随车文件
1）底盘使用说明书 7）底盘号码拓印件
2）底盘维修手册 8）消防车使用说明书
3）底盘质量保修卡 9）消防车消防器材清单
4）底盘合格证 10）消防车合格证
5）随车工具清单 11）消防车跟踪服务卡
6）发动机号码拓印件 12）消防车交接清单

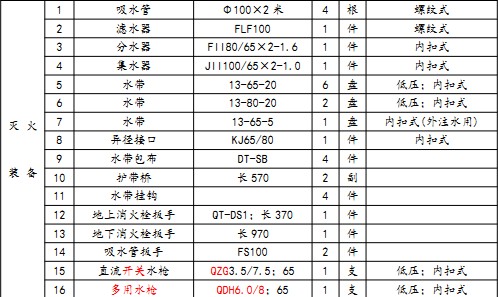

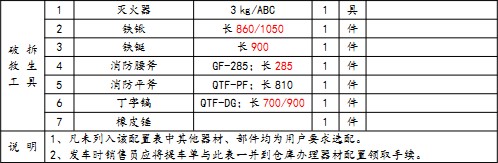

十四、器材配置
