消防洒水车使用说明书
一、概述随着社会的日益发展，人们对环境卫生的逐渐重视，乡镇对环卫车辆的需求越来越强烈。同时，乡镇及农村森林消防也是一个不容轻视的问题，虽然消防任务相对比较少，但不可不备。正是在这种背景下，我公司研发了一种集消防与环卫功能于一身的消防洒水车，该车具有洒水车的所有功能，同时兼具基本的消防功能。

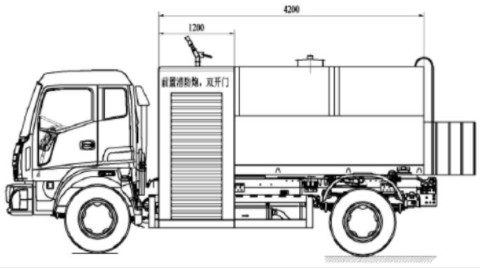

二、总成型式及结构
消防用喊话器（可控制警灯及警笛）
2、容罐
容罐为椭圆体箱式容罐，采用副梁的形式与车架链接。容罐开有人孔口、溢水口（即消防栓加水口）、注水口、水位观测器、安全防护栏；罐内有防荡板。
3、泵房
该系列车的泵房布置在整车中间。泵房内安装有消防泵（即高压泵）、引水泵（即真空泵）、进、出口水管、注水管及部分消防器材。
4、手抬消防泵箱（选配）
手抬消防泵箱设置在整车左后侧，手抬消防泵置于滑轨上，可方便快捷地装入拿出。
5、农药喷洒机箱（选配）
农药喷洒机箱设置在整车的右后侧，农药喷洒机适用于园林绿化作业。箱内设置滑轨，可方便机组快速装入退出。
6、消防炮
消防炮设置在罐体顶部。此系列的车为水罐消防车，仅配置有消防水炮。

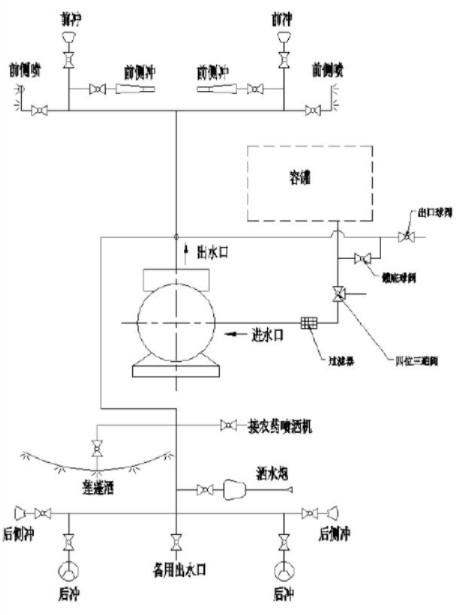

7、洒水系统
洒水系统有前冲、前侧喷，后冲、后侧喷，后莲蓬喷、洒水炮、农药喷洒、备用出水口（正后方）。
8、洒水平台
洒水平台在车辆的正后方，用于操作洒水炮及农药喷洒机。

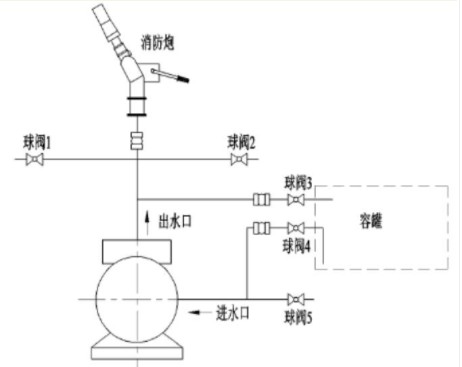

三、消防泵的操作方法
为了快速完成灭火任务，操作人员必须正确、熟练地掌握消防泵的使用方法。
① 在泵房将球阀4打开（手柄与管路平行为打开，垂直为关闭）；
② 开启消防炮或是球阀1、球阀2；
③ 在驾驶室开启高压泵，控制发动机转速来调整水流量。

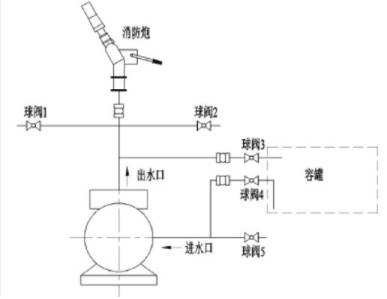

2、取用消防泵中水消防的方法
① 用消防水带将球阀5接口与消防栓相连；
② 将球阀5打开（手柄与管路平行为打开，垂直为关闭）；
③开启消防炮或是球阀1、球阀2；
④ 在驾驶室开启高压泵，控制发动机转速来调整水流量。
3、取用池塘中水消防的方法
① 将消防吸水管与球阀5接口对接，另一端接滤水器后放入水中；
② 将球阀5打开（手柄与管路平行为打开，垂直为关闭）；
③ 开启消防炮或是球阀1、球阀2；
④ 启动引水泵（即真空泵），启动高压泵，调节转速至3500r/min，引水泵工作，30秒内水被引入消防泵内，消防泵工作，引水泵自动停止工作，将引水泵关闭。

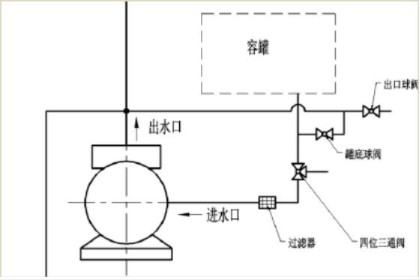

四、洒水泵的操作方法
2、检查罐底球阀，须处于关闭状态；
3、将所要使用功能对应的球阀打开；
4、在驾驶室打开低压泵开关，控制发动机转速来调整水流量。
五、容罐注水
向容罐内注水有三种方式
1、消防栓注水
① 该车有两个消防栓加水口，同时也是溢流口；
② 将水带连接消防栓加水口与消防栓，利用消防扳手打开消防栓，注水开始；
③ 另一个注水口开始溢流，则表示水已满。而且注水过程中，可以观测水位计随时知道水位情况。
2、利用高压泵（消防泵）从河道、池塘中抽水
② 将消防吸水管与球阀5接口对接，另一端接滤水器后放入水中；
③ 在驾驶室开启高压泵，注水开始，直到溢流口开始溢流，表明罐内水满。同时注水过程中也可以随时观测水位计。
3、利用低压泵（洒水泵）从河道池塘抽水
② 关闭出口球阀，打开罐底球阀；
③ 在驾驶室开启低压泵，注水开始，直到溢流口开启溢流，表明罐内水满。同时注水过程中也可以随时观测水位计。
注意事项：
1、不得将吸水管弯曲过度；
2、弯曲处不得高于泵进水口；
3、滤水器不得触及水底，以免吸入杂物；
4、各接口处不得漏气，否则将造成真空泄露而不能引水
六、车辆使用注意事项
1、关于发动机、轮胎等与底盘相关的注意事项，请参照底盘说明书、发动机说明书；
2、在取力器切入或分离（即开启或关闭各泵）时，均须将离合器彻底分离，并保证发动机处于低速运转状态，否则可能损害取力器与变速箱；
3、各泵在运行时，不得强行关闭出水阀门。也就是说，先关泵，再关阀，先开阀，在开泵；
4、引水完毕后，必须将引水手柄复位；
5、取力器工作时会产生一定热量，所以在夏季工作时间超过10分钟时，则必须打开冷却水旋塞阀，让取力器齿轮油降温，否则将发生故障，工作完毕则必须放净余水。
6、在消防灭火过程或是环卫喷洒农药时，可能用到腐蚀性水源，所以使用完毕后，必须用清水冲洗干净并放净余水。
7、由于整个水路系统没有添加防冻液，所以环境温度低于0度时，务必将管道内水放净，否则将冻裂管道及阀门。
8、不建议使用该车型运送饮用水。如迫不得已，为减轻涂料对人体伤害，请保证罐内满水浸泡7天以上后，再冲洗涂层，然后再注满水浸泡2天以上。如已经加注过农药，则不得再盛装饮用水。
七、维护和保养
1、底盘的维护和保养，请详细阅读底盘说明书；
2、高压泵与低压泵的维护和保养，请详细阅读相关说明书；
3、由于罐体与汽车大梁之间垫有木胶垫，水罐载重后各螺栓因木胶的变形会发生松动，因此在载重后务必多次拧紧U型螺栓，尤其是新车使用时应注意；
4、进泵滤网应经常拆洗，以防滤网堵塞，影响流量；
5、各球阀不宜处于半开状态下工作，否则易是密封环变形；
6、罐体油漆不得沾上汽油、煤油，因为这样会使油漆急剧破坏。按期检查罐体上油漆质量，如发现损坏，须及时补漆，防止罐体进一步锈蚀；
7、经常检查取力器与水泵的连接情况，不能出现松动、噪音大的情况，否则应立即维修。使用中如发现取力箱和水泵轴漏油，应更换密封件；
8、经常检查泵架连接固定情况，所有螺母应拧紧，保证牢固可靠；
9、经常检查水路，发现渗漏应立即紧固或更换密封件；
10、消防炮及洒水炮的转动部位应每天加注一次润滑脂。

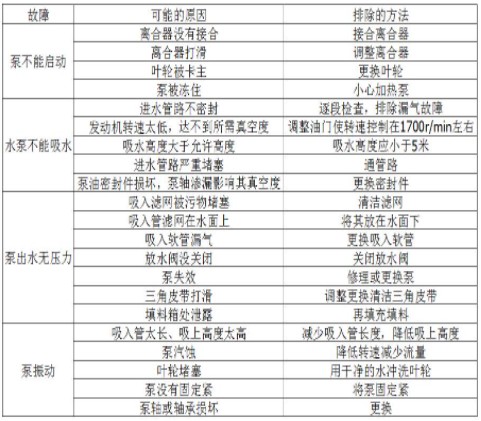

八、常见故障的排除
1、随车技术文件
① 整车使用说明书一份
② 汽车底盘使用与保养说明书
③ 消防泵使用说明书
④ 洒水泵使用说明书
⑤ 出厂合格证一份
2、随车器材与工具
① 吸水管8米
② 滤水器一个
③ 二分水器一个
④ 三分水器一个
⑤ 喷雾水枪两个
⑥ 直流水枪两个
⑦ 消防斧一把
⑧ 消防扳手一把
⑨ 机动消防泵一台（选配）
⑩ 农药喷洒机一台（选配）
⑪ 水带（65）总长大于等于240米
十、售后说明
产品销售后，一年内（含一年），免费维修（免收全部服务费、零件费）；超过一年，只收取配件费。免费培训操作人员。
十一、消防洒水车的正确操作方法及注意事项
消防洒水车又称消防洒水两用车、洒水消防两用车、森林消防洒水车、学校消防洒水车、机场消防洒水车、社区消防洒水、街道及乡镇和乡村消防洒水功能。是一款集消防车和洒水车于一体的两用车，是介于消防车与洒水车之间，具有消防洒水一体化用途，与消防车相比虽缺少器材箱，但与消防车的射程相同，具有同样的消防功能。消防洒水车使用消防洒水车前应认真阅读使用说明书。严格按使用要求操作，是使用好消防洒水车的重要保证。
首先消防洒水车进水管必需要真空：吸水时进水管系统必须保持一定的真空度,才能将水吸入箱内。进水管系统务必要密封可靠，软管不能破损，硬管不能有裂纹，否则将产生漏气现象，也就造成吸不上水的情况。
其次要注意的是停车挂档，消防洒水车无论是在吸水前，还是在洒水前，取力装置挂档都必须在停车时进行。
当消防洒水车利用河沟、池塘作为水源时，注意吸水管端部全部没入水中。为避免吸入石块或较多的泥沙、漂杂物，吸水管端部一般设有过滤装置，吸水时严禁将过滤装置拆下。如果水源较浅，需要事先将吸水处挖深一些，以保证不含有杂物及不进空气。不同消防洒水车的水泵对水源的要求是有区别的，清水泵要求水中不能有杂质，浊水泵则要求水中不能有石块和过多的泥沙。
离心式水泵每次吸水前，必须向水泵内加入一定量的引水，加完后必须关闭加水口。自吸式水泵第一次使用时，需要加引水，以后则不必再加引水。冬季来临前，应将水泵和水管内的水放空，以防冻裂。我国北方一般严冬不再施工，故在施工结束后，就立即将水泵及水管内的水排空，以防后患。
消防洒水车前喷头位置较低，靠近地面，喷洒压力较大，可用于冲洗路面；后喷头位置较高(消防洒水车后喷头一般左右各安装一个)，洒水面较宽，可用于公路施工洒水，使用后喷头时，应将前喷管关闭；使用可调喷头洒水时，洒水宽度可根据需要调整。洒水宽度越宽，中间重叠量越少，洒水密度越均匀。在使用过程中要定期润滑传动总成各润滑点，经常紧固联结点，以保证正常使用。
消防洒水车贮水箱设有排污管，该管的进口为水箱的最低点。经过一段时间的使用，应定期打开排污管开关，将罐内积存的杂物排除，直到水变清为止。
