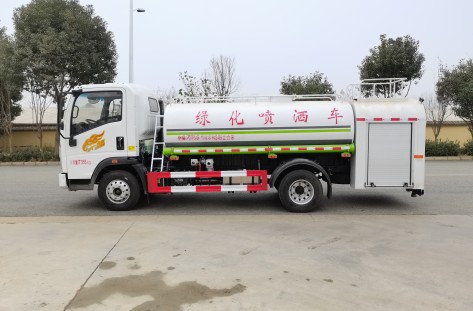

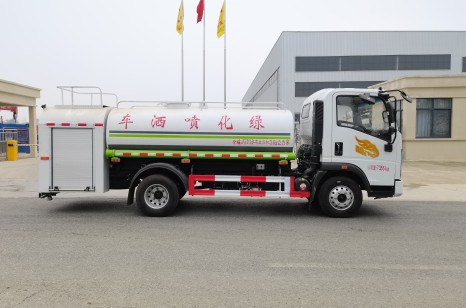

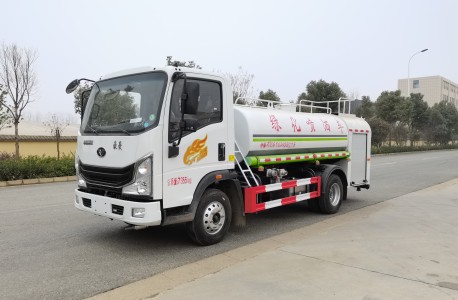

国六重汽豪曼单排4.6方消防洒水车_浩天星运牌HTX5075GPSR6型绿化喷洒车

国六重汽豪曼单排4.6方消防洒水车厂家电话：

159-7276-7978

浩天星运牌HTX5075GPSR6型绿化喷洒车（重汽豪曼ZZ1078F17FB0底盘）
一、国六重汽豪曼单排4.6方消防洒水车底盘配置:
重汽豪曼底盘，驾驶室1.9米宽大车身，潍柴130马力，6挡变速箱，5吨后桥，700r16钢丝轮胎，铝合金轮毂，空调LED日间行车灯，中控锁，电动玻璃，遥控钥匙，铝合金储气筒，铝合金油箱，皮座椅，ABS，前下防护，断气刹，动力转向，刹车片磨损报警，安全带报警，车门锁提示，刹车自调臂，可调大灯。
底盘型号：重汽豪曼ZZ1078F17FB0底盘
发动机：潍柴动力股份有限公司
型号：WP2.3NQ130E61
外形尺寸（mm）：长：6585 宽：2000.2100 高：2400.2600.2850
排放标准：GB17691-2018国Ⅵ
功率：96KW(130马力)
驱动型式：后轮驱动
轴 距：3280mm
二、国六重汽豪曼单排4.6方消防洒水车驾驶室
结构：单排驾驶室
座位设置：2人

驾驶室内：除原车设备外,加装有取力器控制开关、100W警报器、回转警灯开关、电台电源线桩头。

三、国六重汽豪曼单排4.6方消防洒水车容罐
容量：水：4600Kg
材质：水罐：优质碳钢
结 构： 框架焊接。内设防荡板
设 备： 1个人口孔，带有快速锁紧及开启装置。
1个液位指示器,1个排污口，带不锈钢球阀,1个注水口
四、国六重汽豪曼单排4.6方消防洒水车消防泵及管路系统
消防泵： 上海茸申CB10/20常压消防泵
流量： 常压20L/s
压 力： 常压1.0
吸水深度：≥7m
引水时间：≤35s
安装型式： 后置
吸水管路：水泵设有Φ100mm进水口，可从天然水源吸水或从液罐吸水。
出水管路：1个出水口；通过罐到罐顶部有1个直径≥89mm的水炮管路；
放余水管路：为保护水泵及各球阀，在管路中加装了放余水管路，并分别配有球阀。
冷却水管路：为使取力器在工作中应付各种复杂情况，管路中配有一冷却水管路进出水管路中配不锈钢球阀。
五、消防炮
型号：成都威斯特PS8/20W型消防炮
流量：低压20（L/s）
射程：水≥50m
压力：低压1.0MPa
六、取力器
型式：全功率夹心取力器
冷却方式：强制式水冷

润滑方式：飞溅式油润滑

七、泵房
材质：骨架为优质钢,蒙板为铝合金板粘接结构
结 构：泵房内分隔采用型钢结构，牢固可靠，提高空间利用率和可变性。左右后三侧均采用铝合金卷帘门。
器材布置原则：
所有器材放置确保战斗展开时队员不干涉；
按照使用频率和器材重量及外形放置器材；
按照战斗编成和器材使用逻辑关系放置器材；
按照人体行为科学放置器材。
八、电器系统
车顶前面采用长排警灯（位于驾驶室前顶端）；
车辆下方安装侧标志灯；
警报器功率为100W；警报器、警灯电路为独立式附加电路，控制器件安装在驾驶室内。

泵室后有独立的消防泵控制系统。

九、总体技术要求
1、整车外观保持一定的平整度，且符合有关规定。
2、所有铆接保持一定的密度，符合企标规定。
3、所有焊接牢固，光洁，平整，符合企标规定。
4、所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志。
十、随车文件
1）底盘使用说明书
2）底盘质量保修卡
3）底盘维修手册
4）底盘合格证
5）随车工具清单
8）消防车使用说明书
9）消防车消防器材清单
10）消防车合格证
